Salut, je suis VMT Sam !
Avec 25 ans d'expérience dans l'usinage CNC, nous nous engageons à aider nos clients à surmonter 10000 XNUMX défis complexes de traitement de pièces, le tout pour contribuer à une vie meilleure grâce à une fabrication intelligente. Contactez-nous maintenant
726 | Publié par VMT le 08 juil. 2026 | Temps de lecture : environ 6 minutes
Les boîtiers de lampes torches peuvent paraître simples, mais un mauvais choix de matériaux ou un usinage instable peuvent entraîner une accumulation de chaleur, des filetages fragiles, des défauts d'étanchéité, des différences de couleur, des bavures et des problèmes d'assemblage. Boîtier de lampe torche en aluminium usiné CNC contribue à réduire ces risques en combinant légèreté et résistance, dissipation de la chaleur, structure précise, finition de surface durable et qualité stable des lots.
Le boîtier de lampe torche en aluminium usiné CNC est largement utilisé car l'alliage d'aluminium offre un excellent compromis entre légèreté, dissipation thermique, résistance à la corrosion, usinabilité, aspect anodisé et maîtrise des coûts. Pour les fabricants de lampes torches OEM, le choix du matériau, la précision du filetage, la maîtrise des joints d'étanchéité et l'homogénéité de la finition de surface influent directement sur la qualité du produit final.
Ce guide vous expliquera pourquoi l'alliage d'aluminium est couramment utilisé pour les boîtiers de lampes torches, quels matériaux conviennent, quels risques liés à l'usinage CNC doivent être maîtrisés et comment VMT vous aide à transformer vos dessins en produits fiables. prototype et les pièces de production.
Le boîtier d'une lampe torche en aluminium usiné CNC est le corps métallique principal d'une lampe torche fabriquée par Tournage CNC, fraisage CNC, forage, filetage, ennuyeux, moletage, ébavurageet la finition de surface. Cela peut inclure la tête de la lampe torche, le tube de la batterie, le capuchon arrière, le logement de la lentille, la fente du clip, la gorge du joint torique, les ailettes de dissipation de chaleur, le filetage interne, le filetage externe, le trou de l'interrupteur, le port de charge et les caractéristiques de poignée antidérapantes.
Pour les lampes tactiques, les lampes de plein air, les lampes de plongée, les lampes d'inspection et les lampes EDC haut de gamme, le boîtier n'est pas qu'un élément esthétique. Il influe directement sur le transfert de chaleur, l'insertion de la batterie, l'étanchéité, la résistance aux chutes, la prise en main et la fiabilité de l'assemblage.
Comparativement aux boîtiers de lampe torche en plastique, les boîtiers en aluminium usinés CNC offrent une meilleure résistance, de meilleures performances thermiques et une finition de surface plus soignée. Par rapport aux boîtiers en acier inoxydable ou en titane, l'alliage d'aluminium est généralement plus léger, plus facile à usiner et à anodiser, et plus économique pour le prototypage et la production en série.
C’est pourquoi de nombreuses marques de lampes torches choisissent l’alliage d’aluminium pour leurs projets de boîtiers de lampes torches usinés CNC sur mesure, notamment lorsque la pièce nécessite un filetage serré, un assemblage précis, une anodisation noire, une anodisation couleur, une anodisation dure, une gravure laser ou une surface extérieure durable.

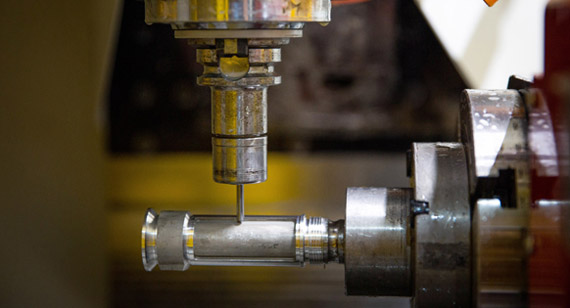

Le processus d'usinage CNC des boîtiers de lampes de poche en aluminium, présentant les différentes techniques de fabrication impliquées, notamment :
D'autres processus peuvent traiter la coque de la lampe de poche
Alliage d'aluminium L'usinage CNC est une technique prisée pour la fabrication de boîtiers de lampes torches car elle offre un bon compromis entre performance, esthétique, poids et coût de production. Un boîtier de lampe torche doit protéger les composants électroniques internes, dissiper la chaleur du module LED, maintenir la batterie en place, supporter un assemblage par filetage répété et assurer une bonne prise en main lors d'une utilisation en extérieur.
L'alliage d'aluminium répond mieux à ces exigences que de nombreux matériaux courants grâce à sa légèreté, son usinabilité, sa résistance à la corrosion après traitement de surface et sa compatibilité avec différents traitements de surface. Pour les lampes torches LED haute puissance, l'aluminium facilite la dissipation de la chaleur de la source lumineuse vers le boîtier externe. Pour les lampes torches portatives, l'aluminium permet de réduire le poids total tout en conservant une robustesse suffisante pour un usage quotidien, en extérieur et pour des assemblages répétés.
Pour les acheteurs, l'aluminium offre également une plus grande liberté de conception. Usinage CNC peut créer des rainures fines, des ailettes de dissipation de chaleur, un moletage antidérapant, des supports de lentilles, des cavités internes, des rainures d'étanchéité pour joints toriques, des lignes décoratives et des formes de tête complexes selon vos dessins 2D et vos modèles 3D.
Pour les marques, l'aluminium anodisé offre un aspect haut de gamme grâce à des coloris tels que le noir, le naturel, le rouge, le bleu, le gris ou des teintes personnalisées. Pour les ingénieurs, l'alliage d'aluminium permet une validation plus rapide des prototypes et une adaptation plus aisée de la conception avant la production en série. Lorsque la structure, le matériau, la trajectoire d'outil, le montage, les tolérances et la finition sont parfaitement maîtrisés, un boîtier de lampe torche en aluminium usiné CNC allie fiabilité fonctionnelle et esthétique soignée.
L'alliage d'aluminium offre un compromis idéal entre performance, poids, esthétique et coût. Pour de nombreuses applications d'éclairage torche, il combine parfaitement légèreté, bonne usinabilité, résistance fiable à la corrosion et excellentes possibilités de traitement de surface.
1. Structure légère mais robuste
Les lampes torches sont souvent utilisées à la main ou rangées dans une poche, une trousse à outils, un véhicule ou un sac à dos. Si le boîtier est trop lourd, l'utilisation devient moins confortable. L'alliage d'aluminium est beaucoup plus léger que l'acier inoxydable tout en offrant une bonne résistance mécanique.
Cela fait de l'aluminium un matériau de choix pour les lampes de poche EDC, les lampes de poche portables d'extérieur et les produits d'éclairage tactique qui nécessitent de la robustesse sans un poids excessif.
2. Bonne dissipation de la chaleur
Les lampes torches LED haute puissance génèrent de la chaleur en fonctionnement. Si le boîtier ne dissipe pas efficacement cette chaleur, les performances des LED peuvent diminuer, les composants internes peuvent vieillir plus vite et l'expérience utilisateur peut s'en trouver affectée.
L'aluminium possède une bonne conductivité thermique comparée à de nombreux autres matériaux de construction. Associé à des rainures ou ailettes de dissipation thermique bien conçues, un boîtier de lampe torche en aluminium peut contribuer à évacuer la chaleur du module LED et à améliorer la stabilité du produit.
3. Excellente usinabilité CNC
Les alliages d'aluminium sont plus faciles à usiner que l'acier inoxydable, le titane et de nombreux métaux durs. Cela permet aux fabricants de machines CNC de créer des structures de lampes torches complexes, telles que des cavités profondes, des parois fines, des rainures externes, des zones moletées, des filetages de précision et des rainures d'étanchéité.
Une bonne usinabilité contribue également à réduire les délais de production et à améliorer la rentabilité, notamment pour le développement de prototypes, la production en petites séries et la production de masse.
4. Résistance à la corrosion
Les lampes torches sont souvent utilisées en extérieur, dans des environnements humides, des ateliers, des véhicules ou des sites industriels. L'alliage d'aluminium offre naturellement une résistance à la corrosion, qui peut être encore améliorée par anodisation ou anodisation dure.
Pour les boîtiers de lampes torches d'extérieur et tactiques, la résistance à la corrosion est un facteur important car le produit peut être exposé à la pluie, à la transpiration, à la poussière, à l'huile ou aux variations de température.
5. Aspect de surface haut de gamme
Les boîtiers de lampes torches en aluminium peuvent être anodisés en noir, gris, rouge, bleu, vert ou autres couleurs personnalisées. Des traitements de surface tels que le sablage, le brossage, le polissage, l'anodisation dure et la gravure laser peuvent également améliorer l'aspect du produit et sa valeur de marque.
Pour les marques de lampes torches, l'aspect du boîtier contribue à la première impression du client. Une finition lisse, uniforme et sans rayures confère au produit une image plus haut de gamme et plus fiable.
Le premier avantage réside dans la dissipation thermique. Les lampes torches LED haute luminosité génèrent de la chaleur lors de leur utilisation. Si le boîtier ne dissipe pas efficacement cette chaleur, le module LED, la carte de commande, le système de batterie et les composants internes risquent d'être endommagés. L'alliage d'aluminium favorise la conduction de la chaleur de la zone LED vers le boîtier, et les ailettes ou rainures usinées CNC augmentent la surface d'échange thermique pour un meilleur refroidissement. Ceci est particulièrement important pour les lampes torches tactiques, les lampes d'inspection, les outils d'éclairage extérieur et les appareils portables haute puissance.
Le second avantage réside dans sa légèreté et sa robustesse. Les lampes torches sont souvent utilisées à la main, fixées, transportées ou dans des environnements difficiles. L'alliage d'aluminium permet de réduire le poids tout en conservant une résistance structurelle suffisante pour un usage quotidien, les chocs extérieurs et les assemblages répétés. De ce fait, le boîtier en aluminium convient parfaitement aux produits qui nécessitent à la fois portabilité et durabilité.
Le troisième avantage réside dans la flexibilité d'usinage. Le tournage et le fraisage CNC permettent de réaliser des filetages, des rainures, des alésages étagés, des logements de lentilles, des trous pour interrupteurs, des ouvertures de chargement, des fentes pour clips et des textures de poignée d'une grande précision. Si la conception de votre lampe torche comporte des éléments d'assemblage précis ou des formes complexes, l'usinage CNC offre un contrôle dimensionnel supérieur à celui de nombreux procédés d'ébauche.
Le quatrième avantage réside dans la compatibilité des finitions de surface. L'aluminium peut être anodisé, anodisé dur, sablé, brossé, poli, gravé au laser ou revêtu de poudre pour améliorer sa résistance à la corrosion et à l'usure, l'homogénéité de sa couleur et l'image de marque. Pour les lampes torches haut de gamme, la finition de surface est souvent l'un des premiers éléments que les clients remarquent ; sa qualité influe donc directement sur la valeur perçue du produit.
Choix des matériaux Le choix du matériau doit se baser sur le positionnement de la lampe torche, les exigences de résistance, l'épaisseur des parois, la complexité d'usinage, les attentes en matière d'anodisation et le budget. De nombreux boîtiers de lampes torches sont fabriqués en aluminium 6061, car il offre un bon compromis entre usinabilité, résistance, résistance à la corrosion et performances d'anodisation. Pour de nombreux projets de lampes torches OEM, l'aluminium 6061-T6 est un choix judicieux pour la tête de lampe, le tube de la batterie et le capuchon arrière, car il est adapté au tournage et au fraisage CNC, au moletage, au filetage et à l'anodisation.
Pour les boîtiers de lampes torches haute résistance, l'aluminium 7075 peut être envisagé. Il offre une résistance supérieure à celle du 6061, mais son coût est généralement plus élevé et le contrôle de la couleur par anodisation peut s'avérer plus complexe selon la finition souhaitée. Si votre lampe torche est conçue pour des applications tactiques, de plein air ou nécessitant une grande robustesse, l'aluminium 7075 mérite d'être étudié dès la phase de conception.
L'aluminium 6063 peut convenir à certaines structures tubulaires ou extrudées où l'aspect et la finition de surface sont importants. Il est couramment utilisé lorsque la conception privilégie un aspect lisse, la résistance à la corrosion et la légèreté. L'aluminium 5052 peut être utilisé pour certains couvercles soumis à de faibles charges ou pour des pièces simples en aluminium, mais il n'est pas toujours le meilleur choix pour les boîtiers filetés de précision.
Avant la production, VMT analyse la structure de la pièce, le filetage, les exigences d'étanchéité, l'état de surface souhaité et le volume de production afin de recommander un matériau adapté. Ceci permet aux clients d'éviter un matériau prometteur sur le papier, mais susceptible de poser problème lors de l'usinage, de l'anodisation, de l'assemblage ou de la production en série.
| Source |
Utilisation courante dans le boîtier de lampe torche |
Avantages |
Points de contrôle |
| 6061-T6 Aluminium |
Tête, tube de batterie, capuchon arrière, boîtier général | Bon équilibre entre usinabilité, résistance, anodisation et coût | Filetage ajusté, couleur anodisée, protection contre les rayures de surface |
| 7075 Aluminium |
Pièces détachées pour lampes tactiques haute résistance | Performances structurelles supérieures et robustes | Il convient de revoir le coût plus élevé et la régularité de la finition. |
| 6063 Aluminium |
Pièces tubulaires ou axées sur l'apparence | Bonne finition de surface et résistance à la corrosion | La résistance peut être inférieure à celle des modèles 6061 ou 7075. |
| Couvercles à charge réduite ou pièces simples | Bonne résistance à la corrosion et bonne formabilité | Ne convient pas à toutes les structures filetées de précision |
Deux matériaux en aluminium couramment utilisés pour les boîtiers de lampes torches sont le 6061 et le 7075. Tous deux peuvent être usinés par commande numérique, mais ils ne sont pas identiques.
Boîtier de lampe torche en aluminium 6061
L'aluminium 6061 est largement utilisé pour ses excellentes propriétés d'usinage, sa résistance à la corrosion et la qualité de sa finition de surface. Il convient à la plupart des corps de lampes torches, tubes de batterie, capuchons arrière et autres pièces structurelles.
Pour de nombreuses marques, l'aluminium 6061-T6 offre le meilleur compromis entre coût, performance et aspect après anodisation. C'est un choix judicieux lorsque le produit exige une qualité stable, un coût maîtrisé et une bonne homogénéité entre les lots.
Boîtier de lampe torche en aluminium 7075
L'aluminium 7075 est plus résistant que le 6061 et est souvent utilisé pour les produits exigeant une robustesse mécanique supérieure. Il constitue un excellent choix pour les lampes tactiques, les éclairages extérieurs robustes ou les boîtiers de lampes haut de gamme nécessitant une structure renforcée.
Cependant, l'acier 7075 est plus coûteux et peut nécessiter un usinage et un traitement de surface plus précis. Avant de choisir l'acier 7075, les ingénieurs doivent évaluer les exigences de résistance, les attentes en matière d'anodisation, les objectifs de coûts et les volumes de production.
Différents matériaux peuvent être utilisés pour les boîtiers de lampes torches, chacun présentant des avantages et des inconvénients. Le choix du matériau dépend du positionnement du produit, de son environnement d'utilisation, des exigences de résistance, de l'aspect de surface souhaité et du budget.
Aluminium : L'alliage d'aluminium est le matériau le plus couramment utilisé pour les boîtiers de lampes torches.
La plupart des coques de lampe de poche légère sont fabriquées en alliage d'aluminium AL6061-T6. Le 6061-T6, également connu sous le nom de duralumin aéronautique, est léger et présente une résistance élevée, un coût de production élevé, une bonne formabilité, une bonne résistance à la corrosion et un bon effet d'oxydation.
Laiton et cuivre : plus souvent utilisés pour fabriquer des boîtiers de lampes torches laser ou des boîtiers de lampes torches en édition limitée.
Titane : métal aérospatial, de densité similaire à celle de l’aluminium
Il peut atteindre la résistance de l'acier, a un degré élevé d'affinité biologique, une résistance élevée à la corrosion, le traitement est extrêmement difficile, coûteux, les performances de dissipation thermique ne sont pas très bonnes, le traitement chimique de surface est plus difficile, mais après un traitement chimique de nitruration, la surface peut former une couche de film d'étain extrêmement dur, la dureté HRC peut même atteindre 80, et le titane La dureté de la pièce est également supérieure à celle de l'alliage d'aluminium, de sorte que la durabilité globale sera grandement améliorée par rapport à celle de l'alliage d'aluminium après traitement d'anodisation de surface. En utilisation réelle, il est presque impossible de l'user et de la déchirer.
Bien entendu, ce type de traitement est courant sur les forets et le coût de traitement est très élevé. Outre la nitruration, d'autres traitements de surface peuvent être utilisés pour améliorer la conductivité thermique.
Acier inoxydable : l'acier inoxydable intéresse beaucoup de gens
Le procédé de fabrication le plus courant pour la coque des lampes de poche est la fabrication d'un alliage d'aluminium puis l'anodisation. Après l'anodisation, il peut atteindre une dureté très élevée, mais il ne s'agit que d'une couche de surface très fine, qui ne résiste pas aux chocs, elle est donc plus résistante à l'usure lors d'une utilisation quotidienne.
| Source |
Avantages |
Limites |
Idéal pour |
| Aluminium 6061-T6 |
Léger, bonne usinabilité, bonne résistance à la corrosion, bon effet d'anodisation | Résistance inférieure à celle du 7075 | Lampes de poche EDC, lampes de poche d'extérieur, lampes de poche grand public |
| Aluminium 7075-T6 |
Plus de résistance, une sensation haut de gamme, une meilleure durabilité | Coûts de matériaux et d'usinage plus élevés | Lampes torches tactiques, corps de lampes torches haut de gamme, produits robustes pour l'extérieur |
| Acier Inoxydable |
Texture métallique robuste, durable et de qualité supérieure | Plus lourd, dissipation thermique moindre, coût d'usinage plus élevé | Lampes torches en édition limitée, pièces décoratives, composants robustes |
| Titane |
Rapport résistance/poids élevé, excellente résistance à la corrosion, valeur premium | Coûteux et plus difficile à usiner | Lampes torches de luxe, produits personnalisés haut de gamme, modèles légers et performants |
| Aspect haut de gamme, excellente résistance à la corrosion, facile à usiner, naturellement antimicrobien, développe une patine attrayante avec le temps. | Plus lourd que l'aluminium, coût des matériaux plus élevé, conductivité thermique inférieure à celle du cuivre. |
Lampes de poche EDC haut de gamme, lampes de poche de collection, lampes de poche de style vintage, boîtiers de lampes de poche personnalisés de luxe. |
|
| Copper | Conductivité thermique exceptionnelle, excellente dissipation de la chaleur pour les LED haute puissance, patine naturelle attrayante, bonne résistance à la corrosion. |
Très lourd, mou et sensible aux rayures, coût plus élevé, nécessite plus d'entretien pour conserver un fini poli. |
Lampes torches LED haute puissance, lampes torches pour passionnés, lampes torches EDC en édition limitée, lampes torches tactiques nécessitant une gestion thermique supérieure. |
Pour la plupart des projets de boîtiers de lampes torches sur mesure, l'aluminium 6061-T6 est un choix économique et fiable. Pour des applications tactiques haut de gamme ou nécessitant une résistance accrue, l'aluminium 7075-T6 peut être envisagé. L'acier inoxydable et le titane sont généralement privilégiés pour des produits spécifiques, des éditions limitées ou des applications de pointe.
Le boîtier d'une lampe torche peut paraître simple de l'extérieur, mais il intègre souvent plusieurs éléments de précision qui influent directement sur l'assemblage, l'étanchéité et les performances du produit. Un mauvais contrôle de ces éléments peut entraîner des problèmes tels que des filetages lâches, une étanchéité défectueuse, des rayures visibles, une couleur inégale ou un défaut d'assemblage.
1. Déformation des parois minces
De nombreux tubes et boîtiers de piles de lampes torches sont conçus avec des parois fines pour réduire leur poids. Cependant, les pièces en aluminium à parois fines peuvent se déformer lors de l'usinage CNC si la force de serrage, les paramètres de coupe ou la séquence d'usinage ne sont pas correctement contrôlés.
VMT examine l'épaisseur de paroi, la structure, la méthode de serrage et la séquence d'usinage avant la production. En optimisant le processus, en réduisant les contraintes inutiles et en contrôlant les dimensions clés pendant l'usinage, VMT contribue à améliorer la stabilité dimensionnelle.
2. Précision du filetage
Les têtes de lampe torche, les tubes de batterie et les capuchons arrière sont généralement fixés par un filetage interne ou externe. Un filetage trop serré peut rendre l'assemblage difficile à manipuler. À l'inverse, un filetage trop lâche peut donner une impression d'instabilité ou de manque de fiabilité au boîtier.
VMT maîtrise l'usinage des filetages grâce à des procédés de tournage ou de fraisage CNC adaptés et utilise des calibres de filetage ou des méthodes d'inspection conformes aux exigences du plan. Un filetage précis est particulièrement important pour les lampes torches haut de gamme.
3. Contrôle de la rainure du joint torique
De nombreux boîtiers de lampes torches nécessitent des rainures pour joints toriques afin d'assurer l'étanchéité à l'eau et à la poussière. La largeur, la profondeur, l'état des bavures et la rugosité de surface des rainures peuvent affecter l'étanchéité.
Si la gorge du joint torique est trop peu profonde, le joint d'étanchéité risque de ne pas se comprimer correctement. Si elle est trop profonde ou présente des bavures, l'étanchéité peut être compromise. VMT contrôle les dimensions de la gorge d'étanchéité et élimine soigneusement les bavures afin de réduire les risques d'étanchéité lors de l'assemblage final.
4. Usinage de rainures de dissipation de chaleur
Les têtes de lampes torches LED haute puissance comportent souvent des rainures ou des ailettes de dissipation de chaleur. Ces caractéristiques permettent d'augmenter la surface d'échange thermique et d'évacuer la chaleur du module LED.
Cependant, les rainures et les ailettes peuvent engendrer des bavures, des arêtes vives ou des défauts d'aspect si l'usinage et l'ébavurage ne sont pas réalisés correctement. VMT utilise des trajectoires d'outil contrôlées, des paramètres de coupe stables et un traitement des arêtes approprié pour optimiser à la fois la fonctionnalité et l'esthétique.
5. Prévention des rayures superficielles
Les boîtiers de lampes torches en aluminium anodisé doivent présenter un aspect propre et uniforme. Les rayures, les bosses, les marques de fixation ou les dommages dus à la manipulation peuvent nuire à la qualité perçue du produit.
VMT accorde une attention particulière à la protection des surfaces lors de l'usinage, de la finition, du contrôle et de l'emballage. Pour les boîtiers de lampes torches dont l'aspect est primordial, une manipulation protectrice et un contrôle cosmétique final sont des étapes essentielles avant l'expédition.
6. Cohérence de la couleur d'anodisation
L'anodisation noire, l'anodisation dure et l'anodisation colorée sont courantes pour les boîtiers de lampes torches en aluminium. Cependant, des différences de couleur peuvent apparaître en raison de variations entre les lots de matériaux, de la préparation de surface, des paramètres d'anodisation ou de la géométrie de la pièce.
Afin d'améliorer l'homogénéité des lots, VMT prend en compte la sélection des matériaux, la préparation des surfaces, le processus de finition et les exigences d'inspection. Pour les produits de marque, une couleur et une texture uniformes contribuent à préserver une apparence haut de gamme d'un lot de production à l'autre.
Même si l'alliage d'aluminium est le matériau idéal, le boîtier final peut présenter des défauts si les risques liés à l'usinage ne sont pas maîtrisés. Un problème courant concerne la précision du filetage. Les boîtiers de lampes torches nécessitent souvent des filetages internes et externes pour la tête, le tube de la batterie, le capuchon arrière, la bague de l'objectif ou le bloc interrupteur. Si le pas de vis, la profondeur du filetage, les bavures, la coaxialité ou la rugosité de surface ne sont pas contrôlés, l'utilisateur peut ressentir une sensation de serrage difficile, un assemblage lâche, un filetage croisé ou une mauvaise étanchéité.
Un autre risque réside dans la précision des rainures d'étanchéité. Les lampes torches étanches ou d'extérieur utilisent souvent des joints toriques ou des rainures pour joints d'étanchéité. Si la profondeur, la largeur, le rayon des angles ou l'état de surface de la rainure sont irréguliers, l'étanchéité peut être compromise. Pour les lampes de plongée, les lampes d'extérieur, les lampes d'inspection et les lampes torches tactiques, la précision des rainures d'étanchéité n'est pas qu'un simple détail d'usinage ; elle influe directement sur la fiabilité du produit.
La déformation des parois minces est également fréquente dans les longs tubes de batterie ou les corps de lampes torches légères. Une force de serrage excessive, une trajectoire d'outil inadéquate, des paramètres de coupe trop agressifs ou une séquence d'usinage incorrecte peuvent engendrer une ovalisation, des défauts de concentricité ou une déformation visible. Une fois le tube déformé, la batterie risque de ne pas s'insérer correctement, le capuchon arrière de ne pas se monter correctement et le produit peut présenter un défaut lors des tests finaux.
Pour les lampes torches haut de gamme, l'aspect esthétique est tout aussi important. Les marques d'outils, les rayures, les bavures autour des trous, le moletage irrégulier, les différences de couleur d'anodisation et les arêtes vives peuvent dévaloriser le produit et augmenter le taux de rebut lors de l'assemblage final. Un bon fournisseur de machines CNC doit maîtriser à la fois les dimensions fonctionnelles et l'aspect visuel de l'état de surface.
VMT ne se contente pas d'usiner la pièce après réception d'un dessin. Nous examinons la structure du boîtier de la lampe torche avant la production et fournissons des recommandations d'optimisation pour la fabrication (DFM) si nécessaire. Lors de cette analyse technique, nous vérifions le choix des matériaux, l'épaisseur des parois, la conception du filetage, la structure de la gorge d'étanchéité, les dimensions du logement de la lentille, les ailettes de dissipation thermique, les exigences de finition de surface et les dimensions critiques d'assemblage. Ceci permet de réduire les risques liés à l'usinage avant même l'apparition de problèmes de coûts et de qualité en production.
Pour le tournage CNC des tubes de batteries de lampes torches, VMT contrôle la méthode de serrage, la séquence de tournage, l'alésage, le filetage et les points de contrôle afin d'améliorer la coaxialité et la stabilité de l'assemblage. Pour le fraisage CNC des têtes de lampes torches, nous optimisons la conception du montage, la trajectoire d'outil, le choix de la fraise et la séquence d'usinage afin de réduire les marques d'outil et d'améliorer la régularité de surface.
Pour les têtes de lampe torche aux géométries complexes, l'usinage CNC 4 ou 5 axes permet de réduire les serrages répétés et d'améliorer la précision des formes. Ceci est particulièrement utile lorsque la pièce comporte des surfaces courbes, des trous latéraux, des rainures complexes, de multiples points de fixation ou des éléments décoratifs exigeant une grande précision de positionnement.
Pour la production en série, VMT ajoute des contrôles en cours de production et un contrôle final afin de garantir une qualité constante, du prototype à la production de masse. Nous portons une attention particulière aux caractéristiques essentielles telles que l'ajustement du filetage, les gorges des joints toriques, les dimensions du logement de la batterie, la rugosité de surface, les bavures, la qualité de l'anodisation et la protection de l'emballage. Cela permet à nos clients de réduire les problèmes d'assemblage, d'améliorer l'aspect du produit et de passer plus sereinement de la validation de l'échantillon à la livraison de la production.

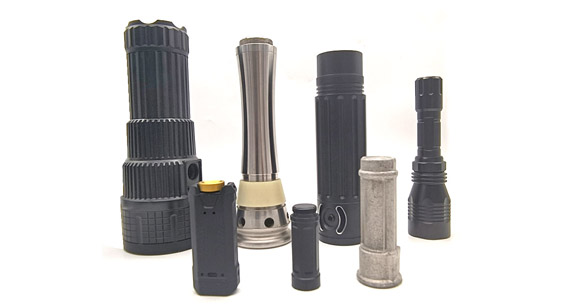

Traitement de surface La finition est l'un des éléments les plus importants d'un boîtier de lampe torche en aluminium usiné CNC. Une lampe torche est souvent tenue, transportée, rayée, exposée à l'humidité ou utilisée en extérieur. La finition doit donc allier esthétique et fonctionnalité.
Anodisation
Anodisation L'anodisation est couramment utilisée car elle améliore la résistance à la corrosion, la durabilité de la surface et offre un large choix de couleurs. L'anodisation noire est prisée pour les lampes tactiques, tandis que les couleurs naturelles, grises, rouges, bleues et autres peuvent être utilisées pour les produits grand public ou les produits de marque. Si votre marque souhaite une identité visuelle haut de gamme, la couleur de l'anodisation, le niveau de brillance, la texture de surface et la gravure du logo doivent être considérés conjointement.
Anodisation dure
Anodisation dure Ce procédé est idéal lorsque le boîtier de la lampe torche nécessite une meilleure résistance à l'usure et une surface plus durable. Il est fréquemment utilisé pour les produits d'extérieur, tactiques, industriels ou à usage intensif. Le sablage avant anodisation permet d'obtenir une texture mate haut de gamme et de réduire les marques d'usinage visibles. Le polissage améliore la brillance et l'aspect esthétique. La gravure laser permet d'ajouter des logos, des numéros de modèle, des numéros de série, des indications de direction ou des informations de marque.
Sablage + Anodisation
Sablage Avant l'anodisation, on obtient une texture de surface mate et uniforme. Cette finition contribue à atténuer les marques d'usinage visibles et confère au boîtier de la lampe torche un aspect plus lisse et plus haut de gamme.
Brossage
Brossage Il crée une texture métallique directionnelle. Il convient aux pièces décoratives de lampes torches ou aux produits nécessitant un aspect métallique plus raffiné.
Gravure au laser
Gravure laser Elle est couramment utilisée pour les logos, les références de pièces, les marquages de sécurité, les numéros de série ou l'identification de la marque. C'est une solution pratique pour ajouter des marquages permanents sans utiliser d'autocollants ni d'étiquettes imprimées.
Cependant, la finition de surface comporte aussi des risques. Arêtes vives, microbillage irrégulier, nettoyage insuffisant, différences de lots de matériaux ou épaisseur d'anodisation non uniforme peuvent entraîner des variations de couleur, des taches, des rayures ou des modifications dimensionnelles. VMT coordonne les exigences d'usinage et de finition ; ainsi, l'ajustement du filetage, les zones d'étanchéité, les dimensions critiques et l'aspect des surfaces sont vérifiés avant la finition.
Contrôle de la qualité Il convient de se concentrer sur les caractéristiques qui influent sur l'assemblage, l'apparence et les performances en utilisation finale. Pour les boîtiers de lampes torches, VMT vérifie les dimensions critiques telles que le diamètre extérieur, le diamètre intérieur, le diamètre et la profondeur du filetage, la régularité du filetage, la largeur et la profondeur des rainures, les dimensions du logement de la lentille, le diamètre du logement de la batterie, l'ajustement du capuchon arrière et les principaux éléments de fixation.
Pour les pièces de précision, on peut utiliser, conformément aux exigences du dessin, une machine à mesurer tridimensionnelle (MMT), un comparateur de hauteur, un micromètre, un pied à coulisse, un calibre de filetage, un calibre à broches, un rugosimètre et un contrôle visuel. Si la pièce présente des tolérances serrées, un contrôle doit être planifié avant la production en série et non pas seulement vérifié après usinage.
Pour les pièces anodisées ou anodisées durement, le contrôle final ne doit pas se limiter à la vérification des dimensions avant finition. Il doit également contrôler l'état de surface, l'homogénéité de la couleur, l'absence de rayures, de bosses, d'aluminium apparent, de bavures et la qualité du filetage après traitement de surface. Si la couche anodisée affecte des éléments de précision, une compensation de tolérance doit être envisagée avant l'usinage.
Pour la production en série, VMT prend en charge le contrôle du premier article, le contrôle en cours de production, le contrôle final, le contrôle de surface, les rapports d'inspection complets et l'emballage de protection. Ceci contribue à réduire les retouches d'assemblage, les réclamations clients et les dommages liés au transport.
Pour les projets de boîtiers de lampes torches sur mesure, le contrôle qualité doit porter à la fois sur la fonctionnalité et l'esthétique. La pièce doit non seulement être belle, mais aussi s'assembler correctement et fonctionner de manière fiable.
VMT peut assurer le contrôle qualité depuis l'inspection des matières premières jusqu'à l'expédition finale. Selon les exigences du projet, l'inspection peut comprendre :
Pour les boîtiers de lampes torches, les points d'inspection les plus importants comprennent généralement l'ajustement du filetage, les dimensions de la rainure d'étanchéité, l'épaisseur de la paroi, la concentricité, la longueur totale, la finition de surface et l'aspect esthétique.
En maîtrisant ces détails, VMT aide ses clients à réduire les problèmes d'assemblage, à améliorer la fiabilité des produits et à raccourcir la transition du prototype à la production de masse.
Les boîtiers de lampes torches en aluminium usiné CNC sont utilisés dans de nombreux produits d'éclairage portables. Pour les lampes torches tactiques, le boîtier doit offrir une prise en main ferme, une résistance aux chocs, un filetage stable, une étanchéité fiable et une finition durable en noir ou en anodisation dure.
Pour les lampes torches d'extérieur, le boîtier doit offrir un équilibre optimal entre poids, résistance à la corrosion, dissipation de la chaleur et prise en main confortable sur la durée. Dans le cas des lampes de plongée ou étanches, les rainures d'étanchéité, l'ajustement des joints toriques, la protection contre la corrosion et l'intégrité de la surface revêtent une importance particulière.
Pour les lampes d'inspection industrielle, le boîtier peut nécessiter des fixations précises, des ports de charge, des ouvertures pour l'interrupteur et des systèmes de dissipation de chaleur. En revanche, pour les lampes de poche EDC, les acheteurs privilégient souvent la compacité, les finitions haut de gamme, le filetage lisse, la marque et une prise en main confortable.
Dans les programmes de fabrication de lampes torches pour équipementiers, l'usinage CNC permet de réaliser des tests de prototypes, des validations en petites séries, des modifications de conception et une production en série sans les coûts d'outillage élevés associés à d'autres méthodes de fabrication. L'usinage CNC est donc particulièrement adapté aux marques qui développent de nouveaux modèles de lampes torches ou qui modernisent leurs gammes de produits existantes.
Contexte du projet
Une marque de lampes torches avait besoin d'un boîtier tactique en aluminium sur mesure pour un nouveau produit d'éclairage extérieur. La pièce comprenait une tête de lampe usinée, des ailettes de dissipation thermique, un logement pour la batterie, un connecteur pour le capuchon arrière, une gorge pour joint torique, une texture antidérapante et une finition anodisée noire. Le client souhaitait une apparence haut de gamme, un assemblage fluide, une dissipation thermique efficace et une qualité constante pour la production pilote.
Défi du projet
Les principaux risques concernaient l'ajustement du filetage, la précision de la gorge d'étanchéité, les marques d'outils visibles, l'homogénéité de la couleur de l'anodisation et la déformation du long tube de la batterie. La tête de la lampe torche présentait également des formes incurvées et des détails de dissipation thermique susceptibles d'accroître le temps d'usinage et le coût de polissage si la trajectoire d'outil n'était pas optimisée.
Si ces risques n'étaient pas résolus, le client pourrait se retrouver face à un assemblage approximatif, une étanchéité insuffisante, des problèmes d'aspect et un coût unitaire plus élevé. Pour lui, il ne s'agissait pas seulement d'un problème d'usinage ; cela pouvait retarder le lancement du produit et accroître la pression sur les contrôles qualité lors de la production pilote.
Le boîtier de la lampe torche présentait plusieurs risques de fabrication :
Si ces problèmes n'étaient pas correctement maîtrisés, le client pourrait rencontrer des problèmes d'assemblage, des risques d'étanchéité, une apparence médiocre et des taux de rejet plus élevés lors de l'assemblage final du produit.
Solution VMT
Après examen du dessin 2D et du modèle 3D, VMT a fourni des recommandations DFM concernant le dégagement du filetage, la structure des rainures, le traitement des bords, la séquence d'usinage et les exigences de finition de surface. Pour le tube de la batterie, nous avons optimisé la méthode de serrage et le processus de tournage afin d'améliorer la circularité et la stabilité du filetage.
Pour la tête de la lampe torche, nous avons optimisé la sélection des outils et la stratégie de trajectoire afin de réduire les marques de coupe visibles. Avant l'anodisation, VMT a réalisé l'ébavurage, le nettoyage et la préparation de surface. Après anodisation, les pièces ont été contrôlées une nouvelle fois quant à leur aspect, l'ajustement du filetage, l'étanchéité des zones et leurs dimensions critiques.
Résultat
Le client a reçu des prototypes qui s'assemblaient sans problème et présentaient une finition anodisée noire plus nette. Après validation des échantillons, le projet est passé à une production en petite série, avec un processus d'usinage plus stable et des critères de contrôle plus précis. Cela a permis de réduire les risques de retouches et de renforcer la confiance du client avant le lancement de la production à plus grande échelle.
Le développement d'un boîtier de lampe torche sur mesure commence souvent par une idée, un modèle 3D ou un dessin 2D. Avant la production en série, la conception doit être vérifiée en termes de faisabilité, de risques liés à l'assemblage, de qualité de finition et de maîtrise des coûts.
Le processus débute lorsque vous téléchargez vos dessins 2D, fichiers CAO 3D, échantillons ou spécifications d'application. VMT examine votre conception, les matériaux, les tolérances, l'état de surface, les exigences de filetage, les caractéristiques d'étanchéité et la quantité de commande prévue. Si nous identifions des risques potentiels tels que la déformation des parois minces, un usinage de filetage complexe, des angles internes vifs, des gorges d'étanchéité fragiles ou des tolérances excessivement élevées, nous pouvons vous fournir des recommandations DFM (Design for Manufacturing) afin d'améliorer la fabricabilité et de maîtriser les coûts.
Après l'établissement du devis et l'étude du processus, VMT peut prendre en charge l'usinage de prototypes pour la validation de l'ajustement, de l'aspect et du fonctionnement. Une fois les échantillons approuvés, nous préparons le processus de production, les outillages, le plan de contrôle et les exigences de finition de surface pour la production en petites séries ou en grande série.
Durant la production, le contrôle en cours permet de détecter rapidement les défauts dimensionnels ou d'aspect. Après l'usinage et la finition, le contrôle final vérifie les dimensions critiques, les filetages, l'état de surface, l'homogénéité de la couleur et la protection de l'emballage. Pour les livraisons internationales, les pièces sont emballées avec soin afin de limiter les rayures, les bosses et les dommages superficiels pendant le transport.
VMT accompagne ses clients selon le processus suivant :
1. Téléchargez les dessins ou les fichiers CAO
Les clients fournissent des dessins 2D, des fichiers CAO 3D, les exigences relatives aux matériaux, aux finitions de surface, aux tolérances et la quantité estimée.
2. Revue technique et retour d'information sur la conception pour la fabrication (DFM)
VMT examine la structure, l'épaisseur des parois, le filetage, la gorge d'étanchéité, les caractéristiques de dissipation thermique, les tolérances et les exigences de traitement de surface. En cas de risques potentiels d'usinage ou d'assemblage, VMT fournit des recommandations de conception pour la fabrication (DFM) avant la production.
3. Usinage de prototypes
L'usinage de prototypes permet aux clients de vérifier l'assemblage, l'aspect, le poids, la prise en main et les performances fonctionnelles avant la production en série. Cette étape est essentielle pour limiter les modifications de conception après la fabrication des outillages ou le lancement de la production en série.
4. Inspection et approbation des échantillons
Après l'usinage et la finition du prototype, les dimensions clés, les filetages, l'aspect de surface et les caractéristiques liées à l'assemblage sont contrôlés. Les clients peuvent tester l'échantillon avant de confirmer la production en série.
5. Production de masse
Après validation de l'échantillon, VMT contrôle le processus d'usinage, la finition de surface, l'inspection et l'emballage afin d'améliorer la cohérence des lots.
6. Inspection finale et emballage
Avant l'expédition, VMT vérifie les dimensions critiques, l'aspect et l'état de surface. Pour les boîtiers de lampes torches anodisés, un emballage protecteur est particulièrement important afin de réduire les rayures, les bosses et les dommages liés au transport.
VMT est une usine d'usinage CNC sur mesure qui accompagne les ingénieurs, les développeurs de produits, les équipes d'achat et les marques OEM. pièces usinées avec précision et des solutions de fabrication.
Pour les projets de boîtiers de lampes torches en aluminium, VMT peut vous aider avec :
Au lieu de se contenter de fabriquer des pièces selon des plans, VMT s'attache à aider ses clients à identifier rapidement les risques d'usinage, à améliorer la fabricabilité et à garantir une qualité stable, du prototype à la production en série.
Un boîtier de lampe torche en aluminium usiné CNC n'est pas qu'une simple coque métallique. Il influe sur la dissipation thermique, la précision du filetage, l'étanchéité, la prise en main, la qualité esthétique, la durabilité de surface et les performances de l'assemblage final. Choisir le bon alliage d'aluminium et le bon procédé d'usinage CNC permet de réduire les risques liés à votre projet de lampe torche, d'améliorer la valeur du produit et de faciliter le passage du prototype à la production en série.
L'alliage d'aluminium est un excellent matériau pour les boîtiers de lampes torches sur mesure, car il offre légèreté et robustesse, une bonne dissipation thermique, une résistance à la corrosion, une usinabilité CNC et un aspect anodisé de haute qualité. Cependant, la qualité d'un boîtier de lampe torche dépend de bien plus que du simple choix du matériau.
Le filetage, les rainures d'étanchéité, l'épaisseur des parois, les dispositifs de dissipation thermique, l'homogénéité de l'anodisation et la protection de surface sont autant d'éléments qui influent sur le produit final. Un défaut de maîtrise de ces détails lors de l'usinage CNC peut engendrer des problèmes d'assemblage, des risques d'étanchéité, un aspect insatisfaisant et des coûts de production plus élevés.
VMT aide les marques de lampes torches, les fabricants d'équipement d'origine (OEM) et les concepteurs de produits à transformer les boîtiers de lampes torches en pièces usinées CNC fiables. De l'analyse de fabricabilité (DFM) et l'usinage de prototypes à l'anodisation, au contrôle qualité et à la production en série, VMT fournit l'assistance technique et le contrôle de fabrication nécessaires pour une qualité constante.
Besoin d'un boîtier de lampe torche en aluminium sur mesure ?
Si vous avez besoin d'un boîtier de lampe torche en aluminium usiné CNC sur mesure, VMT peut vous accompagner dans la sélection des matériaux, l'analyse DFM, le tournage CNC, le fraisage CNC, l'usinage 5 axes, le contrôle du filetage, l'usinage de la rainure d'étanchéité, la coordination de l'anodisation, l'inspection et l'emballage de protection.
Téléchargez vos dessins 2D ou vos fichiers CAO 3D sur VMT pour obtenir un devis d'usinage CNC et une analyse DFM.Notre équipe peut vous aider à choisir le bon alliage d'aluminium, à optimiser les risques d'usinage, à contrôler la finition de surface et à accompagner votre projet du prototype à la production en série.
1. Pourquoi l'alliage d'aluminium est-il couramment utilisé pour les boîtiers de lampes de poche ?
L'alliage d'aluminium est couramment utilisé car il offre un excellent compromis entre légèreté, dissipation thermique, usinabilité, résistance à la corrosion, options de finition de surface et rapport coût-efficacité. Pour les lampes torches, cela signifie que le boîtier peut présenter un aspect haut de gamme, rester portable, favoriser le transfert de chaleur de la zone LED et accepter des finitions anodisées ou anodisées dures.
2. L'aluminium 6061 est-il adapté à la fabrication de boîtiers de lampes torches usinés CNC ?
Oui. L'aluminium 6061-T6 est un choix courant pour les boîtiers de lampes torches usinés CNC sur mesure, car il offre une bonne usinabilité, une résistance élevée, une excellente résistance à la corrosion et une bonne aptitude à l'anodisation. Il convient aux têtes de lampe torche, aux tubes de batterie, aux capuchons arrière et à de nombreuses pièces de corps de lampes torches d'origine. Cependant, le choix final doit toujours dépendre de vos exigences en matière de structure, de résistance, de finition et de coût.
3. Quand dois-je choisir l'aluminium 7075 pour le boîtier de ma lampe torche ?
L'aluminium 7075 peut être envisagé lorsque le boîtier de la lampe torche nécessite une résistance accrue ou une structure tactique plus robuste. Cependant, il est généralement plus cher que l'aluminium 6061, et les exigences en matière de finition de surface doivent être soigneusement étudiées. Si votre produit requiert à la fois une résistance élevée et une anodisation de haute qualité, VMT peut vous aider à déterminer si l'aluminium 7075 convient.
4. Comment contrôlez-vous la qualité du filetage des lampes torches ?
Avant l'usinage, VMT examine le diamètre, le pas, la profondeur et le profil du filetage, le matériau, l'outil et la méthode de contrôle. En production, nous maîtrisons les paramètres de coupe, l'usure des outils, l'ébavurage et le contrôle du filetage. Pour les boîtiers de lampes torches filetés, nous veillons également à la qualité de l'assemblage, à la maîtrise des bavures et à l'ajustement après anodisation.
5. Comment réduire la déformation des longs tubes de lampes torches en aluminium ?
Nous réduisons les déformations en contrôlant l'épaisseur de paroi, la force de serrage, la séquence d'usinage, la profondeur de coupe, la trajectoire d'outil et le risque de relaxation des contraintes. Pour les structures à parois minces ou les tubes longs, une conception appropriée du montage et des paramètres d'usinage maîtrisés sont essentiels. Le contrôle en cours de production permet également de détecter les problèmes de circularité ou de concentricité avant l'apparition de défauts de série.
6. VMT peut-il usiner des rainures pour joints toriques destinées aux boîtiers de lampes torches étanches ?
Oui. VMT peut usiner les gorges pour joints toriques, les gorges d'étanchéité, les logements de joints, les logements de lentilles et les éléments d'assemblage associés selon votre plan. Nous maîtrisons la largeur, la profondeur, l'état des angles, la finition de surface et les bavures des gorges afin d'optimiser l'étanchéité. Pour les produits étanches, nous recommandons de valider la conception des gorges et les tolérances requises lors de l'analyse de fabricabilité (DFM).
7. Quelle finition de surface est la meilleure pour un boîtier de lampe torche en aluminium ?
L'anodisation noire et l'anodisation dure sont des options courantes. L'anodisation noire offre un aspect soigné et tactique, ainsi qu'une bonne résistance à la corrosion. L'anodisation dure assure une meilleure résistance à l'usure en cas d'utilisation intensive. Le sablage suivi d'une anodisation permet d'obtenir une texture mate haut de gamme. Le choix de la finition optimale dépend du positionnement de votre marque, de vos exigences en matière de durabilité, de vos attentes concernant la couleur et de votre budget.
8. L'usinage CNC peut-il prendre en charge une texture de poignée ou un moletage personnalisés ?
Oui. L'usinage CNC permet de réaliser des moletages, des rainures, des arêtes, des textures antidérapantes, des motifs décoratifs et des prises en main ergonomiques. Ces détails améliorent le toucher et l'aspect du produit. Cependant, pour les textures très fines, il convient d'étudier l'accès aux outils, la maîtrise des bavures, la qualité de la finition et le coût d'usinage.
9. VMT peut-il prendre en charge à la fois le prototypage et la production en série ?
Oui. VMT prend en charge l'usinage de prototypes, la production en petites séries et la production en grande série pour les projets de boîtiers de lampes torches sur mesure par commande numérique. Les prototypes permettent de valider la conception, l'assemblage, le filetage, la finition de surface et l'aspect. Après validation de l'échantillon, le processus de production peut être optimisé pour garantir la constance, la maîtrise des coûts, le contrôle qualité et la livraison.
10. Quels fichiers dois-je envoyer pour obtenir un devis pour un boîtier de lampe torche ?
Vous pouvez envoyer des dessins 2D, des fichiers CAO 3D, des fichiers STEP, IGES, des dessins PDF, des échantillons, des photos, les spécifications des matériaux, les exigences de finition de surface, les notes de tolérance et la quantité de commande prévue. Si vous avez des doutes quant à la facilité d'usinage de votre conception, VMT peut analyser vos fichiers et vous fournir des conseils pratiques en matière de conception pour la fabrication (DFM).
11. VMT peut-il contrôler la constance de la couleur d'anodisation pour les boîtiers de lampes torches produits par lots ?
VMT contribue à améliorer l'homogénéité des couleurs en contrôlant les lots de matériaux, la préparation de surface, les exigences du processus d'anodisation et l'inspection finale de l'aspect. Pour les produits de marque, l'homogénéité de l'aspect de surface est un facteur de qualité essentiel.
+86 15099911516
Lire la suite
