Руководство по алмазной обработке: процесс, выбор инструмента, материалы и советы экспертов.







Вам сложно добиться идеальной чистоты поверхности и точности при обработке деталей на станках с ЧПУ? Вас расстраивают традиционные методы обработки, которые не соответствуют строгим требованиям ваших проектов по обработке на станках с ЧПУ? Вы не одиноки. Многие производители сталкиваются с трудностями в производстве высококачественных компонентов из-за ограничений традиционных методов обработки. Но что, если освоение технологии алмазной обработки и алмазной резки на станках с ЧПУ позволит вам добиться беспрецедентного качества и эффективности в ваших услугах по обработке на станках с ЧПУ?



Алмазная обработка использует резец с алмазным наконечником для достижения исключительной чистоты поверхности и сверхточных размеров деталей, обрабатываемых на станках с ЧПУ. Благодаря непревзойденной твердости и теплопроводности алмазов, производители могут повысить качество компонентов, продлить срок службы инструмента и улучшить общую эффективность обработки, что делает алмазную обработку незаменимой технологией в специализированной обработке на станках с ЧПУ.



Теперь, когда мы выяснили, как алмазная обработка может революционизировать ваши возможности по токарной обработке алмазным инструментом, давайте углубимся в то, почему она улучшает качество поверхности, рассмотрим ее преимущества и поделимся важными советами и приемами для освоения этого передового процесса обработки.





В конкурентном мире производства достижение превосходного качества и точности деталей, обработанных на станках с ЧПУ, имеет первостепенное значение. Такие отрасли, как аэрокосмическая, электронная, медицинская и автомобильная, требуют компонентов с исключительной отделкой поверхности и жесткими допусками. Традиционные методы обработки часто не соответствуют этим строгим стандартам, что заставляет производителей искать инновационные решения. Алмазная обработка становится технологией, которая меняет правила игры и решает эти проблемы, предлагая непревзойденное качество поверхности, размерную точность и эффективность в услугах по обработке на станках с ЧПУ.

Алмазная обработка предполагает использование режущих инструментов с алмазными наконечниками на любых распространенных станках с ЧПУ для изготовления деталей с зеркальной поверхностью и нанометровой точностью. Эта технология использует уникальные свойства промышленных синтетических алмазных инструментов, отличающихся высокой экономичностью и высокой твердостью, для обработки материалов, которые трудно или невозможно обработать обычными инструментами. При изготовлении прототипов на станках с ЧПУ понимание тонкостей алмазной обработки может значительно расширить ваши производственные возможности и выделить вас среди конкурентов.










Почему алмазная обработка может улучшить качество поверхности деталей?













Алмазная обработка значительно улучшает качество поверхности деталей благодаря ряду присущих алмазам свойств и точности, которую они обеспечивают в процессе обработки. Алмазы обладают твердостью по шкале Мооса 10, что делает их самым твердым из известных природных материалов. Эта исключительная твердость позволяет алмазным резцам сохранять сверхъострую режущую кромку гораздо дольше, чем обычные инструменты из карбида или быстрорежущей стали. Острота режущей кромки имеет решающее значение для достижения превосходного качества поверхности, поскольку она минимизирует микроскопические неровности, остающиеся на заготовке во время обработки.



Кроме того, при высоких температурах и высоких скоростях алмазы обладают исключительной теплопроводностью, которая эффективно рассеивает тепло, выделяемое при высокоскоростной резке. Избыточный нагрев может вызвать термическое расширение как инструмента, так и заготовки, что приводит к неточностям размеров и плохому качеству поверхности. Быстро отводя тепло, алмазные инструменты сохраняют стабильность размеров и предотвращают термическое повреждение заготовки.

Еще одним важным фактором является низкий коэффициент трения между алмазом и большинством материалов заготовки. Это снижает усилие, необходимое для резки, и минимизирует износ инструмента, что, в свою очередь, сохраняет целостность режущей кромки и обеспечивает стабильное качество поверхности на протяжении всего процесса обработки. Кроме того, алмазы химически инертны по отношению к большинству цветных металлов, предотвращая нежелательные реакции, которые могли бы ухудшить состояние поверхности заготовки. Однако важно отметить ключевое ограничение: при высоких температурах углерод в алмазе легко вступает в реакцию с железосодержащими сплавами (черными металлами, такими как сталь, никель и кобальт), вызывая быстрый химический износ и диффузионное спекание (адгезит). Поэтому алмазная обработка строго ограничена резанием черных металлов.



По сути, алмазная обработка улучшает качество поверхности, обеспечивая:



• Сверхострые режущие кромки: Сохраняет точность резки и снижает шероховатость поверхности.

• Эффективное рассеивание тепла: Предотвращает термическую деформацию и сохраняет точность размеров при высоких температурах.
• Резка с низким коэффициентом трения: Минимизирует износ инструмента и обеспечивает однородность отделки.

• Химическая инертность: Предотвращает химические взаимодействия, которые могут нарушить целостность поверхности.



Эти характеристики делают алмазную обработку особенно эффективной для производства деталей, требующих высококачественной отделки и точных размеров, таких как оптические линзы, детали для аэрокосмической отрасли и электронные компоненты.











Преимущества использования алмазной обработки





Включение алмазной обработки в услуги обработки с ЧПУ предлагает множество преимуществ, которые повышают качество продукции, эксплуатационную эффективность и общую конкурентоспособность. Понимание этих преимуществ имеет важное значение для производителей, стремящихся оптимизировать свои процессы и поставлять превосходные детали, обработанные на станках с ЧПУ.











Недорогая альтернатива шлифовке и полировке.



Одним из наиболее существенных экономических преимуществ алмазной обработки является ее способность напрямую заменять дорогостоящие шлифовальные и полировальные станки. Использование алмазного резца с одним наконечником — который значительно дешевле в течение длительного срока службы — позволяет производителям выполнять формовку и высококачественную чистовую обработку (Ra 0.002 мкм-0.01 мкм) за один этап на станке с ЧПУ. Вместо приобретения отдельного дорогостоящего шлифовального и полировального оборудования, использование мелких алмазных зерен и современных прецизионных алмазных инструментов позволяет получать зеркально гладкую поверхность прямо на станке.

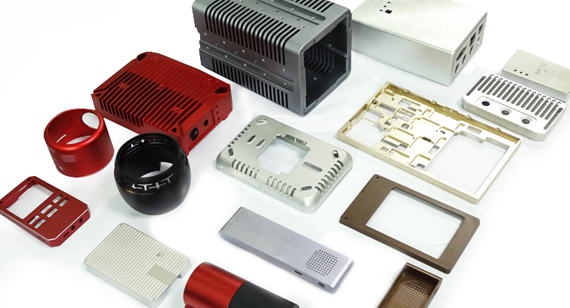

Отличная обработка алюминия



алюминий Алюминиевые сплавы широко используются в таких отраслях, как аэрокосмическая и автомобильная промышленность, благодаря своим малым размерам и прочности. Однако обработка алюминия может быть сложной задачей, поскольку он имеет тенденцию прилипать к режущим инструментам, вызывая образование наростов на режущей кромке, что ухудшает качество поверхности. Алмазная обработка, включая специализированное алмазное фрезерование и алмазную токарную обработку, превосходно подходит для обработки алюминия, поскольку алмазы обладают низкой адгезией к алюминию, что значительно снижает проблемы, связанные с образованием наростов на режущей кромке. В результате получается более гладкая поверхность и улучшенная точность размеров.



Более того, алмазные инструменты обеспечивают более высокие скорости резания и подачи при обработке алюминия, увеличивая производительность на станках с ЧПУ. Превосходное качество поверхности, достигаемое таким образом, часто устраняет необходимость во вторичных процессах отделки, экономя время и снижая затраты при индивидуальной обработке с ЧПУ.







Производство карбида





Твердосплавные материалы чрезвычайно твердые и абразивные, что создает проблемы для обычных режущих инструментов. Алмазная обработка идеально подходит для производства карбидных компонентов, таких как режущие пластины, изнашиваемые детали и инструменты. Твердость алмазов позволяет им эффективно резать карбид без чрезмерного износа инструмента. Эта способность имеет решающее значение при производстве высокоточных карбидных деталей, которые необходимы в различных промышленных применениях.

Алмазная обработка обеспечивает жесткие допуски и превосходную отделку поверхности при производстве карбида, повышая производительность и долговечность компонентов. Услуги по обработке на станках с ЧПУ, специализирующиеся на карбидных деталях, выигрывают от эффективности и точности, которые обеспечивает алмазная обработка.







Алмазная полировка





Алмазная полировка — это процесс, в котором алмазные инструменты используются для достижения сверхгладких поверхностей на заготовках. Эта технология особенно ценна в оптической промышленности для производства линз, зеркал и других оптических компонентов, требующих обработки поверхности на уровне нанометров. Алмазная полировка устраняет микронеровности, которые могут рассеивать свет, обеспечивая оптимальные оптические характеристики.
В полупроводниковой промышленности алмазная полировка используется для создания плоских, гладких поверхностей на пластинах и подложках, что необходимо для изготовления микроэлектронных устройств. Включая алмазную полировку в услуги по обработке на станках с ЧПУ, производители могут соответствовать строгим требованиям к качеству поверхности этих высокотехнологичных отраслей.







Долговечность





Алмазные инструменты демонстрируют исключительную долговечность благодаря своей чрезвычайной твердости и износостойкости. Эта долговечность приводит к увеличению срока службы инструмента, снижению частоты смены инструмента и простоев на станках с ЧПУ. Постоянная производительность алмазных инструментов повышает производительность и снижает затраты на инструмент с течением времени.

Прочность алмазных инструментов особенно выгодна в условиях крупносерийного производства, где износ инструмента может существенно повлиять на эффективность и качество продукции. Сохраняя острые режущие кромки в течение более длительного времени, алмазные инструменты обеспечивают стабильные результаты обработки и минимизируют изменчивость при индивидуальной обработке на станках с ЧПУ.







Чистота поверхности





Достижение превосходной отделки поверхности является ключевым преимуществом алмазной обработки. Сверхострые режущие кромки и низкие трение свойств алмазных инструментов приводят к минимальной шероховатости поверхности и высококачественной отделке. Это имеет решающее значение в приложениях, где целостность поверхности влияет на функциональность или эстетику компонента, например, в медицинских приборах, аэрокосмических деталях и бытовой электронике.

Гладкая отделка поверхности также улучшает механические свойства детали, снижая концентрацию напряжений и потенциальные места возникновения трещин. В сфере услуг по обработке на станках с ЧПУ поставка деталей с исключительной отделкой поверхности может выделить производителя на конкурентном рынке.






Увеличенный срок службы инструмента





Твердость алмазов означает, что алмазные инструменты испытывают минимальный износ по сравнению с обычными инструментами. Этот увеличенный срок службы инструмента снижает затраты на инструмент и требования к техническому обслуживанию. Кроме того, более долговечные инструменты повышают стабильность обработки, поскольку износ инструмента может привести к неточностям размеров и ухудшению качества поверхности с течением времени.

При индивидуальной обработке на станках с ЧПУ увеличенный срок службы инструмента способствует повышению эффективности и рентабельности. Производители могут выполнять более длительные производственные циклы без перерывов, обеспечивая своевременную поставку деталей, обработанных на станках с ЧПУ.







Непоколебимая точность и аккуратность



Алмазная обработка позволяет производить компоненты с непревзойденной точностью и аккуратностью. Устойчивость алмазных инструментов под действием режущих сил гарантирует сохранение жестких допусков на протяжении всего процесса обработки. Такой уровень точности имеет важное значение в отраслях, где размеры компонентов напрямую влияют на производительность, например, в аэрокосмической промышленности, производстве медицинских приборов и точной инженерии.



Благодаря использованию алмазных инструментов, услуги по обработке на станках с ЧПУ позволяют соответствовать или превосходить требования заказчика, укрепляя репутацию компании как производителя качественной и надежной продукции. Точная обработка также снижает потребность в дополнительных процессах финишной обработки или корректировки, оптимизируя производственные процессы.







Быстрое и эффективное удаление материала



Алмазные инструменты обеспечивают эффективное удаление материала, сохраняя при этом целостность поверхности. Острота и прочность режущих кромок позволяют использовать более высокие скорости резания и подачи без ущерба для качества. Такая эффективность особенно полезна при обработке твердых или абразивных материалов, которые сложны для обычных инструментов.



На заводах по обработке с ЧПУ более высокие скорости удаления материала увеличивают производительность и сокращают время производства. Такая эффективность может привести к значительной экономии затрат и повышению конкурентоспособности в индивидуальной обработке с ЧПУ.







Повышенная долговечность компонентов



Компоненты, обработанные алмазными инструментами, часто демонстрируют повышенную прочность благодаря превосходной отделке поверхности и достигнутой точности. Более гладкая поверхность снижает трение и износ движущихся частей, продлевая срок службы компонента. Кроме того, точная обработка обеспечивает надлежащую посадку и функционирование, что имеет решающее значение в узлах и системах, где взаимодействие компонентов влияет на общую производительность.



Предоставляя долговечные компоненты, услуги по обработке на станках с ЧПУ могут повысить удовлетворенность клиентов и сократить количество гарантийных претензий или возвратов. Эта надежность укрепляет отношения с клиентами и может привести к повторным сделкам и рекомендациям.









Характеристики алмазного инструмента



Алмазные инструменты обладают уникальными характеристиками, которые делают их высокоэффективными в приложениях точной обработки. Понимание этих свойств имеет решающее значение для производителей, стремящихся оптимизировать свои услуги по обработке на станках с ЧПУ с использованием алмазной обработки.





Твердость



Алмаз — один из самых твердых известных материалов (его твердость по шкале Мооса составляет 10), что позволяет алмазным инструментам резать практически любые материалы с минимальным износом. Эта твердость обеспечивает инструменту сохранение остроты режущей кромки в течение длительного времени, гарантируя стабильную работу и качество поверхности. Исключительная твердость также позволяет обрабатывать твердые и абразивные материалы, которые быстро изнашивают обычные инструменты.





Теплопроводность



Алмазы обладают самой высокой теплопроводностью среди всех материалов (от 2,000 до 2,200 Вт/м·К), что способствует рассеиванию тепла, выделяемого в процессе обработки. Эффективный отвод тепла предотвращает термическое повреждение как инструмента, так и заготовки, сохраняя точность размеров и целостность поверхности. Это свойство особенно важно в высокоточных приложениях, где термическое расширение может привести к неприемлемым допускам.





Низкий коэффициент трения



Низкий коэффициент трения между алмазом (от 0.05 до 0.15) и большинством материалов снижает силы резания и минимизирует выделение тепла. Это приводит к более плавной обработке и меньшему износу инструмента. Сниженное трение также уменьшает вероятность образования наростов на режущей кромке, что может негативно сказаться на качестве поверхности и сроке службы инструмента.





Химическая устойчивость



Алмазы химически инертны к большинству веществ, что предотвращает неблагоприятные реакции между инструментом и материалом заготовки. Эта инертность сохраняет целостность как инструмента, так и детали, гарантируя стабильные результаты обработки. Однако важно отметить, что алмазы могут реагировать с черными металлами при высоких температурах, что приводит к деградации инструмента. Поэтому алмазные инструменты обычно не используются для обработки стали или железа.









Прочность и срок службы алмазного инструмента





Алмазные инструменты обладают исключительной прочностью благодаря своей твердости и износостойкости. Увеличенный срок службы инструмента снижает затраты на инструмент и минимизирует время простоя, связанное со сменой инструмента. На станках с ЧПУ эта прочность повышает производительность и позволяет увеличить продолжительность непрерывных производственных циклов.



Факторы, влияющие на срок службы алмазного инструмента, включают:



• Параметры резки: Оптимизация скорости и подачи может продлить срок службы инструмента за счет снижения ненужной нагрузки на него.
• Материал заготовки: Обработка абразивных или твердых материалов может сократить срок службы инструмента; однако алмазные инструменты в этих условиях по-прежнему превосходят обычные инструменты.
• Использование охлаждающей жидкости: Правильное применение охлаждающей жидкости может снизить нагрев и трение, что еще больше продлит срок службы инструмента.
• Обслуживание инструмента: Регулярный осмотр и правильное обращение предотвращают повреждение инструмента и поддерживают его работоспособность.



Тщательно управляя этими факторами, службы обработки на станках с ЧПУ могут максимально увеличить преимущества долговечности алмазного инструмента.









Процесс алмазного фрезерования



Алмазное фрезерование — это процесс, в котором используются фрезы с алмазными наконечниками для удаления материала с заготовки с высокой точностью. Этот метод особенно эффективен для производства компонентов со сложной геометрией и превосходной отделкой поверхности. Алмазное фрезерование широко используется в отраслях, где требуются жесткие допуски и высококачественная отделка, таких как аэрокосмическая промышленность, оптика и электроника.





Принципы алмазного фрезерования

Понимание принципов алмазного фрезерования необходимо для достижения оптимальных результатов при обработке на станках с ЧПУ. Ключевые соображения включают точность режущей кромки, минимизацию износа инструмента и эффективное управление теплом.





Максимальная точность

Точность режущей кромки алмазного инструмента имеет решающее значение при алмазном фрезеровании. Острая, точно сформированная режущая кромка обеспечивает чистые разрезы и постоянную отделку поверхности. Производители должны гарантировать, что алмазные инструменты изготавливаются и обслуживаются надлежащим образом, чтобы сохранить точность режущей кромки. Выравнивание инструмента и калибровка станка на станке с ЧПУ также играют важную роль в поддержании точности.





Низкий износ

Несмотря на свою твердость, алмазные инструменты все равно могут подвергаться износу, особенно при обработке абразивных материалов. Чтобы минимизировать износ, важно оптимизировать параметры резки, например, снизить чрезмерные скорости резания или глубины, которые могут перегрузить инструмент. Использование соответствующих охлаждающих жидкостей или смазок также может уменьшить трение и нагрев, что еще больше продлит срок службы инструмента.





Управление теплом

Эффективное управление теплом имеет решающее значение при алмазном фрезеровании для предотвращения термического повреждения инструмента и заготовки. Высокие температуры могут привести к деградации алмаза или графитизации, что снижает эффективность инструмента. Использование охлаждающих жидкостей, воздушных струй или криогенных методов охлаждения помогает рассеивать тепло и поддерживать оптимальные температуры обработки.











Сравнение алмазного фрезерования с традиционной обработкой



Сравнение алмазного фрезерования с традиционными методами обработки подчеркивает преимущества и особенности применения алмазных инструментов при обработке на станках с ЧПУ.





Срок службы инструмента

Алмазные инструменты обеспечивают значительно более длительный срок службы по сравнению с обычными инструментами, что снижает затраты на инструмент и время простоя, связанное со сменой инструмента. Увеличенная долговечность алмазных инструментов особенно выгодна в условиях крупносерийного производства.





Обработка поверхности

Алмазное фрезерование позволяет достичь превосходной отделки поверхности, которая часто устраняет необходимость в дополнительной обработке поверхности или полировке. Традиционные методы обработки могут потребовать вторичных процессов для достижения аналогичного качества поверхности, что увеличивает время и стоимость производственного процесса.





Начальная стоимость

Первоначальная стоимость алмазных инструментов выше, чем у обычных инструментов. Однако более длительный срок службы инструмента и повышенная эффективность часто компенсируют более высокие первоначальные инвестиции с течением времени. Производители должны учитывать общую стоимость владения при оценке вариантов инструмента.





Долгосрочная экономика

В долгосрочной перспективе алмазная обработка может быть более экономичной за счет снижения затрат на инструмент, повышения производительности и повышения качества продукции. Повышение эффективности и экономия затрат могут повысить конкурентоспособность услуг по обработке с ЧПУ.





Совместимость материалов

Алмазные инструменты идеально подходят для обработки цветных металлов, композитов и некоторых видов керамики. Они не подходят для черных металлов из-за химических взаимодействий, которые разрушают алмаз. Традиционные инструменты могут обеспечивать более широкую совместимость с материалами, но не могут обеспечить тот же уровень точности или качества поверхности.





Защита окружающей среды

Алмазная обработка может способствовать экологической устойчивости за счет сокращения отходов и потребления энергии. Эффективность процесса и устранение вторичных этапов отделки снижают потребление ресурсов и выбросы на заводе по обработке с ЧПУ.











Технология алмазной обработки





Технология алмазной обработки включает в себя различные методы для достижения максимальной точности алмазной обработки, каждый из которых подходит для конкретных задач и материалов. Ключевые методы включают одноточечную алмазную токарную обработку, алмазное фрезерование, алмазную дробленую резку, алмазное сверление, алмазное шлифование и использование алмазных концевых фрез.

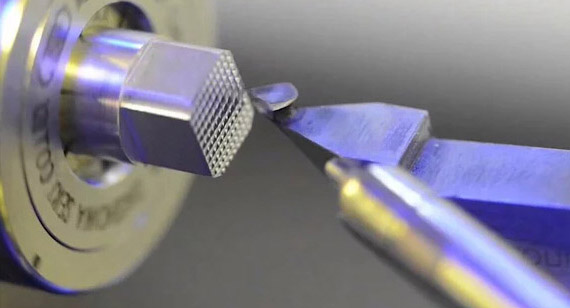

Алмазная токарная обработка одной точкой





Одноточечная алмазная токарная обработка (ОТОО) — это процесс прецизионной обработки, при котором в токарном станке с ЧПУ используется алмазный резец с одним наконечником для изготовления деталей с нанометровой чистотой поверхности и субмикронными допусками. Процесс включает в себя вращение заготовки на токарном станке, в то время как алмазный инструмент контролируемым образом удаляет материал.













Применение одноточечной алмазной токарной обработки



SPDT широко используется в производстве оптических компонентов, таких как линзы и зеркала, а также прецизионных механических деталей для аэрокосмических, оборонных и медицинских приборов. Он необходим для производства компонентов со сложной геометрией и сверхгладкими поверхностями.







Преимущества одноточечной алмазной токарной обработки



• Непревзойденная точность: Обеспечивает чрезвычайно жесткие допуски и гладкую поверхность.

• Сложные геометрии: Возможность создания асферических и произвольных поверхностей.

• Уменьшенная постобработка: Устраняет необходимость в дополнительной полировке.

• Консистенция: Обеспечивает повторяемые результаты для крупносерийного производства.

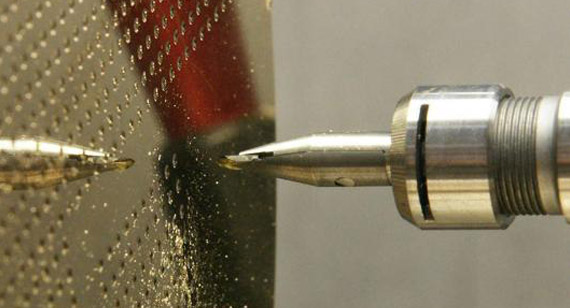

Алмазная фреза с одной точкой





Одноточечная алмазная фреза — это фрезерный инструмент с одной алмазной режущей кромкой, используемый для прецизионных фрезерных работ. Она предназначена для получения высококачественной обработки поверхности и точных размеров таких материалов, как алюминий, медь и пластмассы.









Применение одноточечных алмазных фрез



Этот инструмент используется при изготовлении микрофлюидных устройств, оптических форм и сложных механических компонентов. Он особенно эффективен при индивидуальной обработке на станках с ЧПУ, где требуются подробные характеристики и жесткие допуски.





Преимущества одноточечной алмазной фрезы



• Высокая точность: Обеспечивает точную обработку мелких деталей.
• Превосходная отделка поверхности: Создает гладкие поверхности без дополнительной отделки.

• Долговечность: Обеспечивает длительный срок службы инструмента при работе с абразивными материалами.

• Универсальность: Подходит для различных цветных металлов.





Алмазная резка на лету



Алмазная резка на лету — это процесс обработки, при котором алмазный инструмент устанавливается на вращающийся шпиндель и перемещается по заготовке для получения плоских или контурных поверхностей с высокой точностью. Обычно используется для создания больших, высокоточных поверхностей.





Применение алмазной летучей резки

Области применения включают производство оптических пластин, прецизионных форм и компонентов, требующих чрезвычайно плоских поверхностей, таких как полупроводниковые пластины.





Преимущества алмазной летучей резки



• Обработка больших площадей поверхности: Эффективно обрабатывает большие площади с высокой точностью.
• Исключительное качество поверхности: Позволяет добиться зеркального блеска.

• Гибкость: Возможность изготовления плоских и контурных поверхностей.

• Эффективность: Сокращает время обработки крупных деталей.







Алмазное бурение

Алмазное сверление подразумевает использование алмазных сверл для создания точных отверстий в твердых или хрупких материалах. Этот процесс эффективен для таких материалов, как стекло, керамика, композиты и некоторые металлы.





Применение алмазного бурения

Используется в производстве печатных плат, медицинских имплантатов и точных инструментов. Алмазное сверление обеспечивает чистые, точные отверстия, не вызывая трещин или сколов в деликатных материалах.





Преимущества алмазного сверления



• Точность: Обеспечивает точные размеры и положение отверстий.
• Чистые края: Минимизирует заусенцы и повреждения поверхности.

• Универсальность: Подходит для широкого спектра материалов.

• Срок службы инструмента: Увеличенный срок службы снижает затраты на инструмент.





Шлифовка алмазов



Алмазная шлифовка использует алмазные шлифовальные круги для удаления материала с заготовки путем абразивного истирания. Идеально подходит для финишной обработки твердых материалов и достижения жестких допусков.





Применение алмазной шлифовки

Обычно используется для заточки режущих инструментов, финишной обработки твердых поверхностей, обработки керамики и композитов. Он необходим в отраслях, где требуется точная отделка поверхности и размеры.





Преимущества алмазной шлифовки



• Высокая эффективность: Высокая скорость съема материала и превосходная отделка.
• Точность: Обеспечивает жесткие допуски и гладкие поверхности.

• Прочность: Шлифовальные круги имеют более длительный срок службы благодаря твердости алмаза.

• Универсальность: Эффективен для различных твердых материалов.





Алмазная концевая фреза



Алмазная концевая фреза — это фреза с алмазными режущими кромками, используемая для прецизионных фрезерных операций. Она сочетает в себе режущее действие концевой фрезы с прочностью и точностью алмазного инструмента.





Применение алмазных концевых фрез

Используется при обработке графитовых электродов, композитных материалов и других абразивных или труднообрабатываемых материалов. Идеально подходит для применений, требующих точной детализации и высококачественной отделки.





Преимущества алмазной концевой фрезы



• Прецизионная обработка: Обеспечивает детальное фрезерование с жесткими допусками.
• Увеличенный срок службы инструмента: Устойчив к износу в абразивных материалах.

• Превосходная отделка поверхности: Снижает необходимость вторичной отделки.

• Увеличение производительности: Позволяет достичь более высоких скоростей резки.









Какие инструменты используются для алмазной обработки?



Алмазная обработка использует ряд инструментов, разработанных для конкретных областей применения:



• Инструменты из монокристаллического алмаза: Для сверхточной обработки и оптических компонентов.

• Инструменты из поликристаллического алмаза (PCD): Используется для обработки абразивных цветных материалов и композитов.

• Инструменты с алмазным покрытием: Твердосплавные инструменты с алмазным покрытием для повышения износостойкости.

• Алмазные шлифовальные круги: Для отделки и формовки твердых материалов.

• Алмазные сверла: Для точного сверления твердых или хрупких материалов.

Выбор подходящего инструмента включает в себя рассмотрение материала заготовки, желаемой отделки поверхности и процесса обработки. Правильный выбор инструмента имеет решающее значение для достижения оптимальных результатов при индивидуальной обработке с ЧПУ.











Какие материалы можно резать алмазом?



Алмазные инструменты подходят для обработки различных материалов:



• Цветные металлы: алюминий, медь, латуньи сплавы.

• Композиты: Углеродное волокно, стекловолокно и другие армированные материалы.

• Керамика: Оксид алюминия, цирконий, карбид кремния.

• Графит: Используется при изготовлении электродов и форм.

• Пластмассы и полимеры: Акрил, поликарбонаты, конструкционные пластики.

• Оптические материалы: Стекло, кристаллы и оптические полимеры.

• Полупроводниковые приборы: Кремний, арсенид галлия и другие материалы для пластин.

Важно избегать использования алмазных инструментов при обработке черных металлов, таких как сталь и железо, поскольку химические реакции при высоких температурах могут разрушить алмаз.









Когда категорически нельзя использовать алмазную обработку





Важно избегать использования алмазных инструментов на черных металлах, таких как сталь и железо, поскольку химические реакции при высоких температурах могут привести к деградации алмаза (углерод реагирует с углеродом при высоких температурах, вызывая диффузионное спекание). Алмазная обработка непригодна для:

• Черные металлы: Железо, сталь и сплавы реагируют с алмазом при высоких температурах, вызывая деградацию инструмента.

• Высокотемпературные применения: Повышенные температуры могут привести к графитизации алмаза.

• Материалы с высоким сродством к углероду: Некоторые металлы могут вызывать быстрый износ алмазов.

• Неправильные условия резки: Чрезмерная скорость или недостаток охлаждающей жидкости могут привести к повреждению инструмента.

В таких случаях рекомендуются альтернативные инструменты, такие как кубический нитрид бора (КНБ) или карбид.











Применение алмазного фрезерования



Алмазное фрезерование является неотъемлемой частью отраслей промышленности, требующих высокой точности и превосходного качества обработки поверхности.





Аэрокосмическая индустрия



Алмазное фрезерование используется для обработки деталей из алюминиевых сплавов и композитов и обеспечивает жесткие допуски и гладкие поверхности, необходимые для аэродинамических характеристик и целостности конструкции.





Электроника и Полупроводниковые приборы

Необходим для производства кремниевых пластин, микрочипов и оптических волокон. Алмазная обработка обеспечивает плоскостность и качество поверхности, необходимые для электронных функций.









Медицинские приборы и оборудование

Используется в производстве хирургических инструментов, имплантатов и диагностического оборудования, где точность и биосовместимость имеют решающее значение.





Изготовление ювелирных изделий и драгоценных камней

Алмазные инструменты режут и полируют драгоценные камни и металлы, позволяя создавать сложные узоры и получать высококачественную отделку.





Автомобильная промышленность:

Используется для обработки деталей двигателя, деталей трансмиссии и систем освещения. Алмазная обработка повышает производительность и долговечность.



















В каких других областях применения алмазная обработка может принести хорошие результаты?



Алмазная обработка отлично подходит для задач, требующих исключительного качества поверхности и точности.





Прототип автомобильной фары

Алмазная обработка позволяет создавать прототипы с точной геометрией и оптической прозрачностью, что необходимо для оценки производительности и эстетики перед массовым производством.





Световодная пластина

Алмазная обработка, используемая в дисплеях и осветительных приборах, создает микроструктуры с нанометровой точностью, улучшая распределение света и эффективность.











Пример из практики завода по обработке на станках с ЧПУ VMT: высокоточная обработка оптических зеркал.



Один из наших клиентов в оптической отрасли разрабатывал высокоточный алюминиевый зеркальный компонент, для которого требовалась высокая оптическая шероховатость поверхности Ra 0.008 мкм. Зеркало также нуждалось в строгом контроле геометрических допусков для обеспечения требуемых оптических характеристик.



Их предыдущий поставщик услуг по механической обработке использовал традиционные станки с ЧПУ для токарной обработки с последующей ручной механической полировкой. Такой традиционный подход приводил к проблемам с качеством — процент брака в партиях достигал 15% из-за микроскопических царапин на поверхности и закругления кромок при ручной полировке. Кроме того, многоступенчатый процесс полировки увеличивал время выполнения заказа до 3 недель на партию.

Решения:



После анализа проекта наша инженерная группа рекомендовала перейти от традиционной механической обработки и ручной полировки к одноточечной алмазной токарной обработке (SPDT) с использованием однолезвийного алмазного резца. Мы внедрили следующие ключевые меры:

• Прямой процесс "токарной обработки с последующей полировкой": Заменили дорогостоящие многоступенчатые шлифовально-полировальные станки на сверхточные алмазные токарные станки, что позволило добиться зеркальной поверхности непосредственно на станке с ЧПУ за одну установку.

• Терморегулирование и виброконтроль: Оптимизированы параметры высокоскоростной резки и управление температурой охлаждающей жидкости для устранения микровибраций и теплового расширения во время обработки.

• Специализированная оптимизация инструментов: Использовались мелкозернистые алмазные фрезерные инструменты и высокочистые монокристаллические алмазные наконечники, специально разработанные для цветных алюминиевых сплавов, чтобы предотвратить прилипание материала.



Результаты:

• Качество поверхности: Достигнута стабильная чистота поверхности Ra 0.008 мкм непосредственно на станке.
• Сокращение времени выполнения: Срок производства сократился с 3 недель до всего лишь 1 недели.

• Эффективность затрат: Благодаря исключению дополнительных операций полировки удалось сэкономить клиенту 20% от общей себестоимости продукции и снизить процент брака с 15% до менее 0.5%.







Заключение



Освоение алмазной обработки открывает новые возможности для повышения точности и качества обработки на станках с ЧПУ. Понимая уникальные свойства алмазных инструментов и применяя советы и рекомендации, изложенные в этом руководстве, производители могут изготавливать высококачественные детали на станках с ЧПУ, отвечающие самым высоким требованиям современной промышленности.



Независимо от того, занимаетесь ли вы изготовлением прототипов на станках с ЧПУ или крупносерийным производством, внедрение алмазной обработки в ваши производственные процессы может значительно расширить ваши возможности и повысить конкурентоспособность.









Услуги алмазной обработки от VMT



В VMT мы специализируемся на предоставлении услуг по алмазной обработке, адаптированных под ваши потребности. Наш современный завод по обработке с ЧПУ оснащен передовыми технологиями алмазной обработки, которыми управляет команда опытных профессионалов, стремящихся к совершенству.



Мы предлагаем комплексные индивидуальные решения по обработке на станках с ЧПУ, от создания прототипов до крупномасштабного производства. Наша приверженность качеству гарантирует, что ваши компоненты будут соответствовать самым высоким стандартам точности и чистоты поверхности.



Свяжитесь с нами сегодня, чтобы узнать, как наши услуги по алмазной обработке могут вывести ваши производственные проекты на новый уровень.















Часто задаваемые вопросы (FAQ)



Какая страна славится алмазной обработкой?



Япония известна своим опытом в области обработки алмазов и сверхточной обработки материалов. Японские компании являются пионерами в разработке передовых технологий алмазной резки, особенно в оптической и электронной промышленности. К числу других стран, обладающих значительными возможностями в этой области, относятся Китай, Германия, Швейцария и США.





Неужели алмазные обрабатывающие инструменты настолько дороги, что в них используются настоящие алмазы?

Нет. В современной прецизионной алмазной обработке в основном используются промышленные синтетические алмазы (например, монокристаллические алмазы, полученные методом PCD или CVD). Хотя первоначальная настройка алмазного инструмента требует высокоточной обработки, его длительный срок службы делает его очень экономически выгодным для проектов с использованием прецизионных станков с ЧПУ.





Как обрабатывается алмаз?

Алмазы обрабатываются с помощью специализированного оборудования, которое может справиться с их чрезвычайной твердостью и хрупкостью. Методы включают:

• Лазерная резка: Использует сфокусированные лазерные лучи для точной обработки алмазов.
• Механическая распиловка: Для черновой резки используются пилы с алмазными наконечниками.

• Шлифовка и полировка: Для достижения желаемых форм и отделки используются алмазные круги.


Тщательный контроль параметров резки и условий окружающей среды имеет решающее значение для предотвращения повреждений и достижения желаемого результата.







Можно ли использовать алмазные обрабатывающие инструменты для обработки всех металлических материалов?

Нет. Алмазная обработка идеально подходит для цветных металлов (таких как алюминий и медь), пластмасс (ПММА) и инфракрасной оптики. Однако алмазные инструменты нельзя использовать для обработки металлов на основе железа (черных металлов), таких как сталь, нержавеющая сталь или никелевые сплавы. При высоких температурах обработки углерод в алмазе вступает в химическую реакцию с железом, что приводит к быстрому износу инструмента и графитизации.



В чём разница между алмазной токарностью и токарным станком с ЧПУ?

Алмазная токарная обработка — это сверхточный процесс токарной обработки на станках с ЧПУ, в котором используются инструменты из монокристаллического алмаза для создания зеркальной поверхности оптического качества (Ra < 0.01 мкм), тогда как при обычной токарной обработке на станках с ЧПУ для высокоточной обработки используются обычные твердосплавные или металлические инструменты.





Алмазная фрезеровка — это то же самое, что и фрезеровка на станке с ЧПУ?

Нет, алмазное фрезерование — это специализированный высокоточный метод фрезерования на станках с ЧПУ, при котором используются фрезы с алмазными наконечниками для достижения гладкости поверхности на нанометровом уровне и зеркальной полировки цветных металлов.







Почему огранка алмазов такая дорогая?



Огранка алмазов обходится дорого по следующим причинам:



• Высокая стоимость инструмента: Алмазы ценны, а изготовление алмазных инструментов требует точности.

• Продвинутое оборудование: Специализированная техника и технологии увеличивают капиталовложения.

• Квалифицированный труд: Требуются высококвалифицированные операторы и техники.




Мелкосерийное производство: изготовление деталей по индивидуальному заказу или прецизионных деталей может не дать эффекта экономии за счет масштаба.







Условия использования

Техническая информация и рекомендации по производству, размещенные на веб-сайте VMT, носят исключительно общий характер. Хотя мы стремимся к точности, VMT не гарантирует, что указанные процессы, допуски или свойства материалов применимы к каждому конкретному проекту. Любое использование вами такой информации осуществляется исключительно на ваш собственный риск. Ответственность за предоставление точных технических спецификаций для любых производственных заказов лежит на покупателе. Окончательные спецификации и условия обслуживания определяются официальным договором или коммерческим предложением, подтвержденным обеими сторонами.
