Медицинские роботы: типы, преимущества, области применения и производство компонентов.









Медицинские роботы совершают революцию в здравоохранении, обеспечивая повышенную точность, более быстрое восстановление и улучшенные результаты лечения пациентов. Однако, несмотря на значительные достижения, интеграция медицинских роботов в систему здравоохранения вызывает ряд опасений — от их эффективности до сложностей производства таких сложных машин.



В этой статье мы рассмотрим различные типы медицинских роботов , их преимущества и важнейшие технологии, используемые при изготовлении их деталей, с акцентом на обработку на станках с ЧПУ и другие методы высокоточной обработки. Независимо от того, являетесь ли вы медицинским работником или инженером, интересующимся робототехникой, понимание этих факторов является ключом к раскрытию потенциала медицинской робототехники в улучшении ухода за пациентами и повышении операционной эффективности.



В заключение мы также поделимся примером из практики, демонстрирующим, как мы выполнили индивидуальную обработку на станке с ЧПУ для сустава хирургического роботизированного манипулятора, достигнув допуска ±0.005 мм, биосовместимости и отсутствия дефектов поверхности.







Что такое медицинский робот?



Медицинские роботы — это роботизированные системы, предназначенные для выполнения конкретных задач в медицинских учреждениях. Эти роботы для медицины различаются по сложности и функциональности, от простых вспомогательных инструментов до высокотехнологичных систем, способных выполнять малоинвазивные хирургические операции. Они разработаны для оказания помощи медицинским работникам, повышения качества, точности и эффективности процедур. От роботизированных хирургических систем до реабилитационных роботов и роботов для обслуживания больниц — индустрия медицинской робототехники разнообразна и продолжает быстро развиваться.



Медицинские роботы обычно состоят из нескольких ключевых компонентов: контроллера для управления операциями, датчиков для сбора данных и конечных исполнительных органов (инструментов или конечностей) для взаимодействия с пациентом или окружающей средой. В зависимости от конструкции медицинские роботы могут функционировать автономно или помогать операторам-людям в выполнении задач. С постоянным развитием искусственного интеллекта (ИИ) и машинного обучения медицинские роботы становятся все более совершенными, предлагая еще больший потенциал для преобразования практики здравоохранения.

















Каковы технические характеристики медицинских и немедицинских роботов?





Медицинские роботы, как и их немедицинские аналоги, построены на нескольких критических технических характеристиках. Эти особенности позволяют им выполнять задачи с высокой степенью точности, надежности и безопасности. Основные компоненты, определяющие медицинских роботов, включают:





1. контроллер



Контроллер — это мозг робота. Он обрабатывает данные с датчиков и отдает команды роботу действовать соответствующим образом. Контроллеры отвечают за принятие решений и организацию всего процесса, гарантируя, что робот точно и эффективно выполняет свои задачи.





2. Власть



Медицинским роботам для работы требуется источник питания. В зависимости от конструкции они могут использовать электрическое или аккумуляторное питание. Управление питанием имеет решающее значение для обеспечения непрерывной работы робота без перебоев, особенно в критических условиях, таких как операционные.





3. программирование



Программирование медицинских роботов включает в себя разработку программного обеспечения, которое управляет движениями робота и его реакцией на различные раздражители. Это требует глубокого понимания механических функций робота и конкретных задач, которые он должен выполнять, таких как выполнение точных разрезов во время операции или помощь в реабилитационных упражнениях для пациентов.





4. датчик



Датчики имеют решающее значение для способности робота воспринимать окружающую среду. Они позволяют роботу собирать данные в реальном времени, такие как расположение тканей во время операции или давление, оказываемое во время реабилитации. Точность и чувствительность этих датчиков напрямую влияют на производительность робота.





5. Конечный эффектор



Конечный эффектор — это часть робота, которая напрямую взаимодействует с пациентом или окружающей средой. Это могут быть хирургические инструменты, роботизированные руки или протезы конечностей, в зависимости от типа медицинского робота. Эти компоненты должны быть высокоточными, часто изготавливаться на заказ, чтобы обеспечить безопасность и эффективность в медицинских приложениях.









Преимущества медицинских роботов в здравоохранении



Интеграция роботов в здравоохранение предлагает множество преимуществ, преобразуя способ проведения медицинских процедур и улучшая общее впечатление пациента. Ниже приведены основные преимущества медицинских роботов в здравоохранении:





1. Совместная медицинская работа



В медицине роботы часто разрабатываются для оказания помощи медицинским работникам, беря на себя повторяющиеся или утомительные задачи, освобождая медицинский персонал для сосредоточения на более сложных аспектах ухода за пациентами. Например, в хирургии роботы могут выполнять определенные этапы операции, такие как нанесение точных разрезов, позволяя хирургам сосредоточиться на других важных компонентах процедуры.





2. Повышение безопасности на рабочем месте



В опасных медицинских условиях, таких как лучевая терапия или работа с химикатами, роботы могут помочь снизить риски для работников-людей. Выполняя опасные задачи, медицинские роботы защищают медицинских работников от воздействия вредных веществ или интенсивного излучения.











3. Вспомогательная хирургия



Хирургические роботы, такие как система da Vinci, обеспечивают хирургам улучшенный контроль, точность и гибкость. В медицине эти роботы позволяют проводить малоинвазивные процедуры, уменьшая размер разрезов, сокращая время восстановления и улучшая общие результаты лечения пациентов. Возможность выполнения точных операций с помощью робота приводит к уменьшению количества осложнений и улучшению результатов.









Типы медицинских роботов



Поскольку робототехника продолжает формировать будущее здравоохранения, понимание различных типов роботов, используемых в больницах, клиниках и реабилитационных центрах, имеет важное значение. Далее мы рассмотрим различные категории медицинских роботов (примеры медицинских роботов) и то, как роботы используются в медицинской сфере.



Медицинские роботы классифицируются на основе их конкретной функции и применения. Эти роботы играют разнообразные роли в здравоохранении, начиная от ухода за пациентами и заканчивая помощью в хирургических процедурах. Ниже приведены наиболее распространенные типы медицинских роботов:











1. Хирургические роботы



Хирургические роботы, пожалуй, являются наиболее известными медицинскими роботами. Эти роботизированные медицинские устройства помогают хирургам во время сложных операций, обеспечивая высочайшую точность, ловкость и контроль. Они особенно полезны при малоинвазивных операциях, где делаются небольшие разрезы, и хирург использует роботизированные манипуляторы для проведения операции.





2. Роботы для лучевой терапии



Роботы лучевой терапии используются для доставки направленной радиации пациентам, проходящим лечение рака. Эти роботы обеспечивают точное позиционирование, точную подачу дозы и лучший контроль над лечением, снижая риски повреждения здоровых тканей вокруг раковых областей.





3. Реабилитационные роботы



Реабилитационные роботы помогают пациентам восстанавливаться после травм или операций. Эти роботы помогают пациентам восстановить подвижность, силу и функциональность, предоставляя повторяющиеся движения, которые способствуют укреплению мышц и координации.





4. Лабораторные роботы



Лабораторные роботы автоматизируют задачи в медицинских исследованиях, диагностике и разработке лекарств. Эти роботы выполняют рутинные задачи, такие как подготовка образцов, тестирование и анализ данных, позволяя лаборантам сосредоточиться на более специализированной работе.





5. Роботизированные протезы



Роботизированные протезы заменяют отсутствующие конечности или другие части тела. Эти устройства часто оснащены передовыми датчиками и приводами, что позволяет им имитировать естественное движение человеческих конечностей и улучшать качество жизни людей с ограниченными возможностями.





6. Больничные роботы



Больничные роботы используются для логистических задач, таких как доставка лекарств, расходных материалов или даже еды пациентам. Они повышают эффективность работы больницы, сокращая потребность в ручном труде и минимизируя человеческие ошибки.





7. Сервисные роботы



Сервисные роботы помогают в немедицинских задачах, таких как уборка, наблюдение за пациентами и административные обязанности. Они улучшают условия в больницах, выполняя задачи, которые в противном случае потребовали бы человеческого персонала.





8. Экзоскелетные роботы



Экзоскелетные роботы — это носимые устройства, обеспечивающие мобильность и поддержку людям с травмами позвоночника или нарушениями опорно-двигательного аппарата. Эти медицинские роботы позволяют пациентам стоять, ходить и выполнять задачи, которые они иначе не смогли бы выполнить из-за паралича или мышечной слабости.









Распространенные методы изготовления деталей медицинских роботов





Изготовление деталей медицинских роботов требует точности, высококачественных материалов и передовых технологий для обеспечения безопасности и функциональности. Некоторые из наиболее распространенных методов производства деталей медицинских роботов включают:





1. Высокоточная обработка на станках с ЧПУ.



Обработка на станках с ЧПУ — один из наиболее широко используемых методов высокоточной обработки деталей медицинских роботов . Обработка на станках с ЧПУ предполагает использование станков с компьютерным управлением для резки, придания формы и финишной обработки таких материалов, как металл, пластик и композиты. Точность обработки на станках с ЧПУ делает ее идеальной для производства важных компонентов, таких как роботизированные манипуляторы, датчики и исполнительные механизмы.











Что такое прецизионная обработка с ЧПУ?



Прецизионная обработка с ЧПУ подразумевает использование высокоточных автоматизированных станков для производства деталей с чрезвычайно жесткими допусками. Этот метод особенно эффективен для создания сложных форм и обеспечения бесшовной подгонки компонентов к роботизированным системам.





Преимущества прецизионной обработки с ЧПУ

• Быстрый процесс производства: Станки с ЧПУ могут работать непрерывно, увеличивая скорость производства деталей.
• Сложные формы и жесткие допуски: Станки с ЧПУ способны производить высокодетализированные и сложные детали, часто с допусками всего в несколько микрон.
• Универсальность: Обработка на станках с ЧПУ адаптируется к широкому спектру материалов и подходит для различных сфер применения: от хирургических роботов до протезирования.







2. Формование поверх и вставное формование





Многослойное формование и формование со вставкой — это методы, используемые для создания деталей из нескольких материалов, таких как роботизированные концевые исполнительные органы или ручки. При многослойном формовании один материал формуется поверх другого, в то время как формование со вставкой подразумевает помещение детали в форму и впрыскивание дополнительного материала вокруг нее.





Преимущества многослойного формования и формования со вставкой

• Экономическая эффективность: Оба метода снижают производственные затраты за счет объединения нескольких процессов в один.
• Прочность: Детали, изготовленные методом многослойного формования или литья со вставками, часто более долговечны и обладают лучшей износостойкостью.







3. Печать 3D





3D-печать (также известная как аддитивное производство) — еще один популярный метод создания деталей на заказ для медицинских роботов. Эта технология позволяет создавать объекты слой за слоем, что дает возможность разрабатывать высокоиндивидуальные и сложные конструкции.



Преимущества 3D-печати

• Быстрое прототипирование: 3D-печать позволяет быстро изменять конструкции, что делает ее идеальным вариантом для разработки прототипов медицинских роботов и их тестирования перед массовым производством.
• Гибкость: С помощью 3D-печати можно изготавливать детали практически любой формы и размера, что делает ее универсальным вариантом для создания компонентов медицинских роботов.









Как выбрать правильный процесс для деталей медицинских роботов?



Медицинские роботы, от хирургических систем до средств реабилитации, все чаще используются в здравоохранении благодаря своей точности и способности помогать в выполнении сложных задач. Технологии высокоточного производства, такие как обработка на станках с ЧПУ, 3D-печать и литье, имеют решающее значение для производства высококачественных компонентов, необходимых для этих роботов. Независимо от того, создаете ли вы детали для медицинских роботов с помощью станков с ЧПУ или рассматриваете возможность изготовления прототипов на станках с ЧПУ для новой конструкции, выбор правильного метода производства обеспечивает безопасность, точность и производительность.





Выбор правильного



Процесс производства деталей медицинских роботов имеет решающее значение для обеспечения высокого качества, функциональности и безопасности компонентов. Факторы, которые следует учитывать при выборе правильного процесса, включают:



• Прототипирование против производства в реальном времени: В зависимости от того, находитесь ли вы на этапе разработки или производства, вам могут потребоваться различные производственные процессы. Для деталей-прототипов идеальными являются такие методы, как 3D-печать или обработка прототипов на станках с ЧПУ, в то время как для массового производства предпочтительными могут быть обработка на станках с ЧПУ или формовка.
• Точность и допуски: Уровень точности, требуемый для деталей, является ключевым фактором. Обработка на станках с ЧПУ часто является лучшим выбором для деталей, требующих жестких допусков.
• Подходит для сложных конструкций: Если ваша конструкция включает в себя сложную геометрию или материалы, такие методы, как 3D-печать или многослойное формование, могут оказаться более подходящими, чем традиционная механическая обработка.









Примеры высокоточных компонентов, изготовленных на станках с ЧПУ, для медицинских роботов.





Надежность и эффективность хирургического, диагностического или другого медицинского робота в значительной степени зависят от точности и долговечности его механических частей.



Ниже перечислены критически важные прецизионные компоненты для медицинских роботов, требующие обработки на станках с ЧПУ по индивидуальному заказу:



• Шарниры и сочленения роботизированной руки: Эти компоненты обеспечивают гибкое многоосевое перемещение хирургических инструментов. Для обеспечения отсутствия люфта и плавного движения во время сложных операций они должны быть изготовлены с высочайшей точностью.

• Корпуса и рамы конструкций: Эти легкие, но прочные корпуса, служащие защитным каркасом, окружают хрупкую электронику, двигатели и редукторы, защищая их от механических ударов и стерилизующих веществ.

• Конечные исполнительные механизмы и держатели инструментов: Рабочая часть хирургического робота содержит микроинструменты (захваты, скальпели, инструменты для прижигания). Эти детали требуют высокоточной обработки для выполнения хирургических манипуляций внутри человеческого тела.

• Корпуса приводов и редукторы, изготовленные на заказ: Для обеспечения стабильных движений без вибрации в компактных зубчатых передачах требуются жесткие допуски.









Выбор материалов для медицинских роботизированных манипуляторов и других компонентов.





Выбор правильных материалов для медицинских роботизированных манипуляторов и внутренних деталей имеет решающее значение для достижения необходимого соотношения прочности и веса, биосовместимости и устойчивости к агрессивной химической стерилизации.



Вот несколько примеров популярных материалов, используемых в производстве медицинских роботов:

















Решения для прецизионной обработки и соответствие стандарту ISO 13485





1. Обеспечение соответствия жестким допускам для компонентов медицинских роботов.



В медицинской робототехнике требуются допуски от ±0.002 мм до ±0.005 мм (0.00008" - 0.0002"). Например, в хирургической робототехнике достижение таких допусков предотвращает механический люфт и обеспечивает точное позиционирование во время малоинвазивных операций. Высокоточная 5-осевая фрезеровка с ЧПУ и токарная обработка на швейцарских токарных станках являются важнейшими технологиями, используемыми для создания сложных микроэлементов.





2. Обработка поверхности деталей медицинских роботов.



Поверхности должны быть гладкими и свободными от микроскопических заусенцев или трещин, где могут размножаться бактерии. Ключевые решения для обработки поверхностей включают:



• пассивация (ASTM A967): Удаляет свободное железо с поверхностей из нержавеющей стали, обеспечивая максимальную коррозионную стойкость.
• анодирование (Твердое покрытие типа II / типа III): Обеспечивает прочный, коррозионностойкий защитный слой на алюминиевых компонентах, предотвращая при этом химическое выщелачивание.
• Электрохимический: Удаляет микроскопические неровности на металлических поверхностях, в результате чего получается зеркальная поверхность, которая значительно снижает трение и улучшает очищаемость.





3. ISO 13485 — система обеспечения качества медицинского класса.



Для соответствия международным нормативным стандартам (например, сертификации ISO 13485 ) убедитесь, что ваш партнерский завод соблюдает следующие строгие протоколы контроля качества:



• прослеживаемости: Полная сертификация сырья (сертификаты заводских испытаний) и отслеживание партий.
• Проверка ШМ: 100% проверка размеров с использованием координатно-измерительных машин (КИМ) и оптических измерительных инструментов.
• Упаковка для чистых помещений: Ультразвуковая очистка и вакуумная герметизация в контролируемых условиях для предотвращения загрязнения поверхности перед сборкой.











Будущие тенденции развития робототехники в медицинской сфере







Будущее медицинских роботов таит в себе захватывающие возможности. С достижениями в области искусственного интеллекта, машинного обучения и материаловедения, следующие тенденции, вероятно, будут определять будущее робототехники в сфере здравоохранения:







1. Улучшенная гуманизация



Ожидается, что медицинские роботы станут более «человеческими» во взаимодействии с пациентами, что сделает их более доступными и чуткими.





2. Повышение производительности роботов в хирургии



Хирургические роботы (медицинские роботизированные устройства) будут продолжать совершенствоваться с точки зрения точности и возможностей, что позволит проводить еще более сложные операции с минимальным инвазивным вмешательством.





3. Повышенная эмпатия к роботам



Роботы будут спроектированы с эмоциональным интеллектом, что позволит оказывать более персонализированную помощь и сделает взаимодействие с пациентами более комфортным и эффективным.





4. Удаленная помощь



Телемедицина и дистанционные операции станут более распространенными, поскольку роботы все чаще способны выполнять задачи на расстоянии, что позволяет оказывать медицинскую помощь в недостаточно обслуживаемых или отдаленных районах.

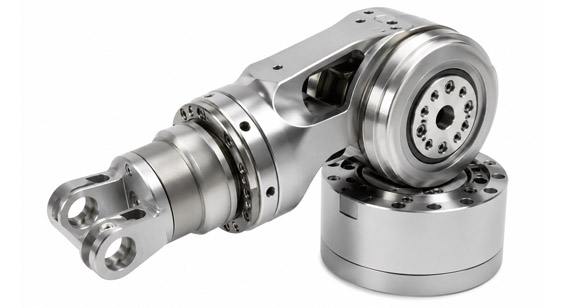

Пример из практики завода VMT по обработке на станках с ЧПУ: изготовление на заказ шарнира для хирургической роботизированной руки с помощью станков с ЧПУ.









Производителю медицинских изделий требовался легкий, но высокопрочный локтевой шарнир для хирургической роботизированной руки. Компонент имел сложные внутренние каналы, чрезвычайно тонкие стенки и требовал строгого допуска по размерам ±0.005 мм для предотвращения механического люфта во время деликатных хирургических процедур. Кроме того, деталь должна была обладать полной биосовместимостью и отсутствием поверхностных дефектов для обеспечения беспроблемной стерилизации.



Для решения этих задач наша команда внедрила высокоточную 5-осевую микрообработку на станках с ЧПУ с использованием титана марки Grade 5 (Ti-6Al-4V). Оптимизировав траектории движения инструмента и используя специализированные высокоскоростные твердосплавные инструменты, мы успешно обработали сложные геометрические элементы за одну установку, избежав ошибок позиционирования. Последующая обработка включала ультразвуковую зачистку, точную пассивацию (ASTM A967) и электрополировку для создания сверхгладкой, коррозионностойкой поверхности, соответствующей медицинским стандартам ISO 13485.



Поставленные титановые компоненты сустава прошли 100% контроль размеров с помощью координатно-измерительной машины и строгую проверку чистоты, с первого раза выполнив все технические требования. Облегченная конструкция снизила общую инерцию манипулятора на 15%, повысив точность позиционирования и скорость реакции во время хирургических операций.











Компания VMT предоставляет услуги по созданию медицинских прототипов и механической обработке для ваших роботизированных проектов.





В компании VMT мы предлагаем высококачественные услуги по обработке на станках с ЧПУ, 3D-печати и литью для индустрии медицинской робототехники. Наш опыт в области высокоточного производства гарантирует, что детали ваших медицинских роботов будут соответствовать самым высоким стандартам безопасности и производительности. Независимо от того, требуется ли вам изготовление прототипа на станках с ЧПУ по индивидуальному заказу или вы готовитесь к крупномасштабному производству, у нас есть опыт, чтобы воплотить ваш роботизированный проект в жизнь.















Заключение



Медицинские роботы стремительно меняют здравоохранение, предлагая точные, эффективные и безопасные решения сложных медицинских проблем. Понимание различных типов роботов, их преимуществ и технологий, лежащих в основе их производства, имеет решающее значение для использования всего потенциала этой инновации. От обработки на станках с ЧПУ до 3D-печати, методы, используемые для создания деталей медицинских роботов, играют критически важную роль в обеспечении эффективной и безопасной работы этих устройств. Ищете высокоточные детали для медицинских роботов? В VMT мы специализируемся на 5-осевой обработке на станках с ЧПУ, швейцарской токарной обработке и быстром прототипировании, сертифицированных по медицинским стандартам. Загрузите свой чертеж сегодня, чтобы получить бесплатную смету и анализ DFM. [2D-чертежи (файлы PDF), 3D-чертежи (файлы IGS/STP/STEP)]





Часто задаваемые вопросы (FAQ)





1. Какой медицинский робот пользуется наибольшей популярностью?



Хирургическая система da Vinci — один из наиболее широко известных и используемых медицинских роботов, особенно для малоинвазивных операций.





2. Могут ли медицинские роботы совершать ошибки?



Хотя медицинские роботы спроектированы так, чтобы обеспечивать высокую точность, человеческие ошибки или сбои в работе системы могут привести к ошибкам.





3. Насколько безопасно использовать медицинских роботов для хирургических операций?



Медицинские роботы, как правило, очень безопасны, особенно если ими управляют обученные хирурги. Они обеспечивают высокую точность и снижают риск человеческой ошибки.





4. Какой производственный процесс является наилучшим для производства медицинских роботов?



Лучший производственный процесс зависит от сложности и требований к материалам деталей. Обработка на станках с ЧПУ идеально подходит для точных деталей, а 3D-печать отлично подходит для прототипирования.





5. Что делает медицинский робот?



Медицинский робот помогает выполнять определенные задачи в здравоохранении, такие как хирургия, реабилитация, диагностика и больничная логистика.





6. Каков процент неудач роботизированной хирургии?



Частота неудач при роботизированной хирургии очень низка, но она может варьироваться в зависимости от сложности процедуры и опыта хирургической бригады.





7. Какие две задачи выполняют роботы в сфере медицины?



Роботы помогают проводить хирургические операции и оказывают реабилитационную поддержку.





8. Какой источник питания чаще всего используется для роботизированных инструментов?



Распространенным источником питания для роботизированных инструментов является пневматическая энергия, обеспечивающая быстрые и простые операции открытия и закрытия. Однако другим распространенным источником является электрическая энергия, используемая в чистых помещениях и для задач, требующих точного позиционирования.
